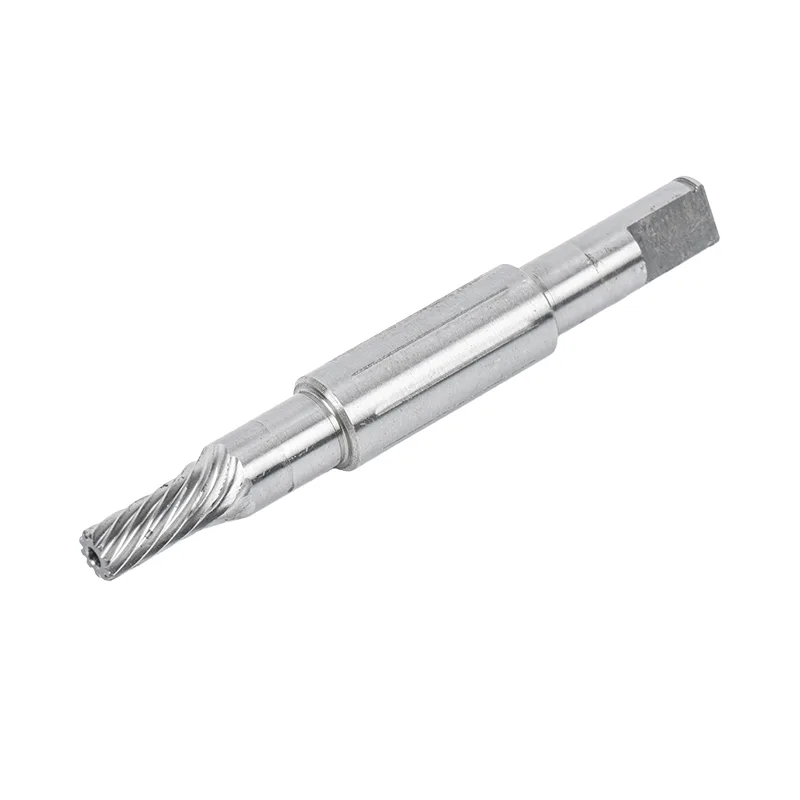

표준 모터 샤프트는 유압 시스템에서 작동하지 않습니다. 고압 충격으로 인해 변형이 발생합니다. 유압 오일은 전체 시스템을 오염시키는 부식과 코팅 벗겨짐을 유발합니다. 씰링 정밀도가 낮으면 누출과 압력 손실이 발생합니다. Ningbo Guanshuo Precision Hardware Co., Ltd.가 중국 닝보에서 제조한 당사의 유압 구동 모터 샤프트는 이러한 정확한 문제를 해결하기 위해 특별히 제작되었으며 범용 모터 샤프트의 용도를 변경하지 않습니다.
유압 시스템은 표준 설계가 충족할 수 없는 모터 샤프트에 대한 고유한 요구 사항을 제시합니다. 이러한 과제를 이해하는 것이 당사 모터 샤프트가 실제 작동 조건에서 일반 대안보다 뛰어난 성능을 발휘하는 이유입니다.
유압 응용 분야에서 표준 모터 샤프트의 네 가지 중요한 문제:
1. 충격 및 하중 실패--- 고압 충격과 교번 하중으로 인해 변형, 피로 균열 및 최종 파손이 발생합니다.
2. 오일 오염--- 녹 입자와 벗겨지는 코팅이 유압 오일에 혼합되어 시스템 전체의 펌프, 밸브 및 씰을 손상시킵니다.
3. 밀봉 및 누출--- 표면 정밀도가 부족하면 씰 마모, 오일 누출 및 압력 강하가 발생하여 시스템 효율성이 저하됩니다.
4. 어셈블리 호환성--- 치수 제어가 불량하고 연결 옵션이 제한되어 조립 속도가 느려지고 장비 신뢰성이 떨어집니다.
Guanshuo 유압 구동 모터 샤프트는 대상 재료 엔지니어링, 표면 처리 및 정밀 제조를 통해 네 가지 과제를 모두 해결합니다. 즉, 실제로 유압 시스템에 속하는 샤프트를 제공하는 것입니다.
유압 샤프트의 가장 큰 고장 모드는 고압 충격 및 교번 하중으로 인한 변형 또는 파손입니다. 우리의 모터 샤프트는 견고하고 충격을 흡수하는 코어로 뒷받침되는 단단하고 내마모성 표면이라는 신중하게 설계된 재료 구조로 이 문제를 해결합니다.
내충격성을 달성하는 방법:
● 담금질 및 템퍼링 베이스--- 균형 잡힌 전체 강도와 연성을 위해 HB 260-300 경도에 도달하는 파운데이션 처리
● 표면경화층--- 추가 담금질, 침탄 또는 질화 처리로 표면 경도가 HRC 58-62인 깊은 경화 영역(1.5-3.0mm)이 생성됩니다.
● 터프 코어--- 코어 인성 ≥ 90 J/cm²로 갑작스러운 고압 충격 시 취성 파손을 방지합니다.
● 샤프트 연장 경화--- 확장 섹션의 고주파 담금질로 연결 지점에서 HRC 45-55 경도 달성
결과:변형이나 파손 없이 순간적인 고압 충격과 반복적인 부하 사이클을 견디는 유압 구동 모터 샤프트 --- 서비스 수명을 크게 연장하고 교체 빈도를 줄입니다.
유압 오일 오염은 유압 시스템의 조용한 살인자입니다. 단일 고장난 샤프트에서 녹 입자와 코팅 조각이 전체 시스템을 순환하여 펌프를 손상시키고 밸브 표면을 긁고 씰을 파괴할 수 있습니다. 당사의 모터 샤프트는 소스로부터 오일 청결을 보호하도록 설계되었습니다.
부식 방지 설계 특징:
● 중요한 표면의 하드 코팅--- 밀봉 및 결합 표면은 부식에 저항하고 벗겨짐을 방지하는 하드 코팅 처리를 받습니다.
● 거울 연마--- 매우 매끄러운 표면 마감(밀봉 부분의 Ra 0.05-0.2μm)은 부식이 발생할 수 있는 표면적을 줄입니다.
● 유압유별 구조--- 유압 오일 매체와의 호환성을 위해 선택된 재료 및 코팅
● 내마모성--- HRC 58-62 표면 경도는 입자를 생성할 수 있는 마모를 방지합니다.
이것이 당신에게 의미하는 바:
● 유압 오일을 오염시키는 녹 자국이나 코팅 조각이 없습니다.
● 오일 수명 연장 --- 오일 교환 횟수 감소 및 유지 관리 비용 절감
● 입자 오염으로 인한 씰 및 부품 마모 감소
● 시간이 지남에 따라 더욱 깨끗하고 안정적인 유압 시스템 작동
유압 시스템은 압력과 효율성을 유지하기 위해 안정적인 씰링에 의존합니다. 미세한 표면 불규칙성이라도 씰 마모, 오일 누출 및 점진적인 압력 손실을 유발할 수 있습니다. 당사의 유압 구동 모터 샤프트는 특히 고압 씰링 응용 분야를 위한 정밀 표준에 따라 제조되었습니다.
씰링 표면 정밀 사양:
| 매개변수 | 값 | 중요한 이유 |
|---|---|---|
| 씰링 섹션 공차 | IT5급 | 오일 씰과 결합된 씰링 링으로 정확한 장착 보장 |
| 표면 거칠기(실링) | 라 0.05 ~ 0.2μm | 거친 표면으로 인한 조기 씰 마모 방지 |
| 진원도 및 원통도 | ≤ 0.003mm | 전체 둘레에 걸쳐 균일한 씰 접촉 |
| 외경 공차 | h7 / h6 | 베어링 및 씰 어셈블리와의 정확한 결합 |
| 샤프트 숄더 포지셔닝 | ≤ 0.008mm | 적절한 씰 압축을 위한 정확한 축 위치 지정 |
| 마찰계수 | ≤ 0.12 | 밀봉 인터페이스에서 마찰 손실 및 열 발생을 줄입니다. |
조립 혜택:
● 유압 오일 씰 및 결합된 씰링 링과의 원활한 협력
● 조립 중에 반복적인 조정이 필요하지 않습니다. --- 더 빠르고 효율적인 생산
● 직접 연결 방식과 플랜지형 동심 조립 방식 모두 호환 가능
● C1-C2 모따기 설계로 조립 안전성과 편의성의 균형 유지
Guanshuo 유압 구동 모터 샤프트에 대한 완전한 기술 사양. 모든 매개변수는 특정 유압 시스템 요구 사항에 맞게 조정될 수 있습니다.
| 범주 | 매개변수 | 표준값 |
|---|---|---|
| 재질 및 경도 | 단련된 경도 | HB 260 ~ 300 |
| 표면 경도 | HRC 58 ~ 62 | |
| 핵심 인성 | ≥ 90J/cm² | |
| 샤프트 연장 경도 | HRC 45 ~ 55 | |
| 경화 깊이 | 강화된 영역 깊이 | 1.5~3.0mm |
| 프로세스 | 담금질 / 침탄 / 질화 | |
| 치수 공차 | 외경 공차 | h7 / h6 |
| 씰링 섹션 공차 | IT5급 | |
| 샤프트 숄더 포지셔닝 | ≤ 0.008mm | |
| 표면 품질 | 표면 거칠기(일반) | 라 0.4 ~ 0.8μm |
| 표면 거칠기(실링) | 라 0.05 ~ 0.2μm | |
| 진원도 및 원통도 | ≤ 0.003mm | |
| 마찰 및 마모 | 마찰계수 | ≤ 0.12 |
| 표면 처리 | 하드코팅 + 경면연마 | |
| 기하학 | 모따기 | C1 ~ C2 |
| 직경 / 길이 | - |
유압 시스템은 다양한 장비 유형에 걸쳐 다양한 연결 방법을 사용합니다. 당사의 모터 샤프트는 특정 설정에 맞는 다양한 샤프트 끝단 구성과 조립 방식을 지원합니다.
샤프트 끝 연결 유형:
● 플랫 키--- 일반 유압 펌프 및 모터에 간단하고 신뢰성이 높으며 널리 사용됩니다.
● 스플라인 키--- 더 높은 토크 용량, 고하중 적용을 위한 더 나은 정렬
● 테이퍼 표면--- 특정 유압 모터 설계를 위한 자체 중심 조정, 쉬운 조립/분해
● 맞춤 기능--- 도면 요구 사항에 따른 스레드, 홈 또는 기타 기능
지원되는 조립 방법:
● 직접 연결 조립 --- 유압 부품에 샤프트가 직접 연결됨
● 플랜지형 동심 어셈블리 --- 정확한 정렬을 위해 플랜지를 통해 장착됨
● 기타 조립 구성 --- 귀하의 사양에 맞게 설계됨
호환되는 유압 부품:
● 유압펌프
● 유압 모터
● 유압 컨트롤러
● 유압 감속기
어떤 연결 유형이 필요한지 모르시나요? 장비 사양을 보내주시면 최적의 구성을 추천해 드립니다.
당사의 모터 샤프트는 고압에서 안정적인 성능이 필수적인 산업 전반에 걸쳐 광범위한 유압 드라이브 응용 분야에 사용됩니다.
일반적인 응용 프로그램:
● 유압 동력 장치 및 시스템
● 건설기계 유압시스템
● 산업용 유압기기 및 프레스
● 사출 성형기 유압 드라이브
● 농업 기계 유압 시스템
● 해양유압장비
● 광업 및 야금 유압 시스템
일반적인 작동 조건:
● 고압 시작-정지 및 빈번한 사이클링
● 교대 하중 및 충격 조건
● 유압유 매체 환경
유압 시스템의 신뢰성 문제 --- 단일 샤프트 고장으로 인해 비용이 많이 드는 가동 중지 시간과 시스템 손상이 발생할 수 있습니다. 모든 Guanshuo 유압 구동 모터 샤프트는 모든 생산 단계에서 포괄적인 품질 관리를 거칩니다.
입고 자재 관리:
● 원자재 인증 검증
● 재료 구성 및 경도 테스트
● 추적 가능한 자재 배치
공정 중 품질 검사:
● 생산단계별 치수검사
● 각 열처리 단계 후 경도 검증
● 중요한 표면의 표면 거칠기 측정
● 강화된 깊이 검증
최종 검사:
● 밀봉 표면을 포함한 전체 치수 검증
● 진원도 및 원통도 측정
● 표면 품질 및 코팅 무결성 검사
● 샤프트 숄더 위치 정확도 확인
검사 장비:
● 전자동 광학 검사 시스템
● 표면 조도 게이지(프로필로미터)
● 경도 시험기
● 원통도 측정기
● 2차원 프로젝터
회사 인증:
● ISO 9001:2015 품질경영시스템
● 국가첨단기술기업(중국)
● 샤프트 제조 분야의 11개 특허 기술
유압 구동 모터 샤프트가 배송되더라도 우리의 약속은 끝나지 않습니다. 우리는 귀하의 유압 시스템이 설치 후에도 오랫동안 안정적으로 작동할 수 있도록 지속적인 지원을 제공합니다.
보증 범위:
● 제조 결함 및 재료 문제를 다룹니다.
● 보증 청구 절차: 문제 세부정보를 당사 팀에 문의 → 기술 평가 → 해당되는 경우 교체 또는 수리
기술 지원:
● 설치 안내 및 조립 문제 해결
● 특정 유압조건에 따른 소재 및 표면처리 상담
● 고장 분석 및 근본 원인 조사
● 성능 향상을 위한 설계 최적화 지원
대응 서비스:
● 기술문의는 영업시간 24시간 이내 답변
● 중요한 애플리케이션 문제에 대한 긴급 지원
● 복잡한 질문에 대해 엔지니어링팀과 직접 소통
장기 파트너십:
● 유압 제품이 발전함에 따라 설계 반복 지원
● 현장 피드백을 통한 지속적인 품질 개선
● 대량 생산을 위한 비용 최적화 제안
유압 구동 모터 샤프트에 대한 일반적인 질문에 대한 빠른 답변입니다. 원하는 것을 찾을 수 없나요? 우리 팀에 직접 문의하세요.
아니요. 샤프트는 담금질 및 템퍼링, 표면 담금질, 침탄 또는 질화 등 여러 공정을 거칩니다. 견고한 코어(≥90 J/cm²)로 표면 경도가 HRC 58-62에 도달하므로 순간적인 고압 충격과 교번 하중을 처리합니다. 경화부는 충분히 깊어(1.5~3.0mm) 고압의 시동 정지 및 빈번한 작동에도 변형이나 파손이 없습니다.
예 --- 이는 유압 응용 분야의 핵심 설계 기능입니다. 샤프트는 밀봉 및 결합 표면에 하드 코팅이 되어 있는 부식 방지 및 내마모성 구조를 갖추고 있습니다. 이는 샤프트 녹 및 코팅 벗겨짐을 방지하므로 녹 입자나 코팅 조각이 유압 오일에 유입되지 않습니다. 더 깨끗한 오일은 오일 교환 횟수가 적고 구성품 마모가 적으며 시스템 작동이 더 안정적이라는 것을 의미합니다.
씰링 섹션 공차는 표면 거칠기 Ra 0.05-0.2 μm의 IT5 등급을 충족합니다. 진원도와 원통도는 0.003mm 이하이고 샤프트 숄더 위치 정확도는 0.008mm 이하입니다. 모든 매개변수는 유압 시스템 고압 밀봉 및 정밀 조립 표준을 충족하도록 제어됩니다.
유압 펌프, 유압 모터 및 유압 감속기를 포함한 대부분의 주류 유압 장비와 함께 작동합니다. 직접 연결과 플랜지형 동심 조립이 모두 지원됩니다. 샤프트 끝은 플랫 키, 스플라인 키 또는 테이퍼 표면 구조로 사용자 정의할 수 있습니다. 귀하의 특정 장비 사양과 조립 요구 사항을 제공해 주시면 정확하게 일치시켜 드리겠습니다.
당사는 플랫 키, 스플라인 키 및 테이퍼 표면 연결을 표준 옵션으로 제공합니다. 스레드, 홈 또는 특수 프로파일과 같은 사용자 정의 기능도 도면에 따라 추가할 수 있습니다. 연결하려는 유압 구성요소를 알려주시면 최상의 구성을 추천해 드립니다.
빠르고 정확한 견적을 위해 2D 도면(또는 기본 치수), 유압 장비 유형 및 적용, 작동 압력 및 부하 조건, 필요한 연결 유형 및 예상 수량을 제공하십시오.
우리는 ISO 9001:2015 인증을 받았으며 11개의 특허 기술을 보유한 국가 하이테크 기업입니다. 모든 샤프트는 출하 전 치수 점검, 경도 검증, 표면 품질 검사 등 다단계 품질 검사를 거칩니다.
샘플 리드타임:재고 샘플의 경우 근무일 기준 1~3일, 맞춤형 가공 샘플의 경우 7~12일, 열처리 또는 특수 표면 마감 처리된 품목의 경우 12~18일.
생산 리드타임:대량 주문의 경우 영업일 기준 15~25일(수량 및 복잡성에 따라 다름) 요청 시 신속한 서비스가 제공됩니다.
유압 장비 제조업체는 Guanshuo와 협력 관계를 맺고 있습니다. 왜냐하면 우리는 단지 모터 샤프트만 판매하는 것이 아니라 유압 시스템 문제에 대한 솔루션을 설계하기 때문입니다. 우리와 함께 일하면 얻을 수 있는 혜택은 다음과 같습니다.
✓ 유압 장치용으로 특별히 제작됨 --- 표준 모터 샤프트의 용도가 변경되지 않았습니다. 모든 설계 결정에는 고압 충격, 오일 호환성 및 밀봉 요구 사항이 고려됩니다.
✓ 첫날부터 엔지니어링 지원 --- 우리 팀은 생산이 시작되기 전에 재료 선택, 열처리 최적화 및 연결 설계를 지원합니다.
✓ 신뢰할 수 있는 일관된 품질 --- ISO 9001 인증, 11가지 특허 기술 및 당사가 제조하는 모든 샤프트에 대한 다단계 검사.
