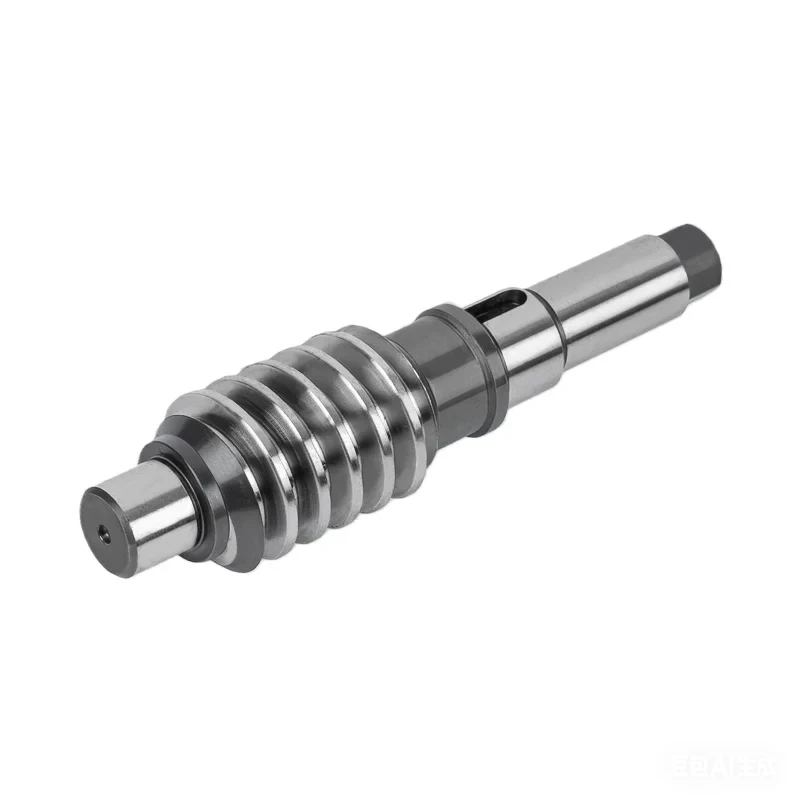

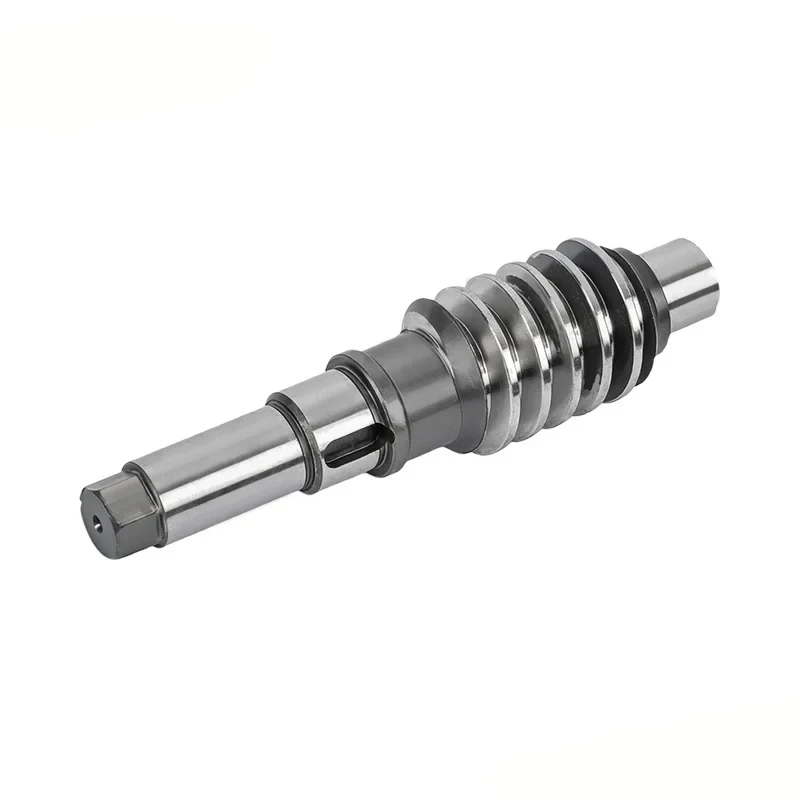

Guanshuo Factory에서 공급하는 초정밀 모터 샤프트는 일반 모터 샤프트의 업그레이드 버전이 아닙니다. 대신 원자재부터 가공, 검사까지 초정밀 기준에 따라 완벽하게 제작된 전용 제품입니다. 우리는 전체 프로세스 CNC 자동화 처리를 채택하고 각 샤프트는 배송 전에 포괄적인 정밀 검사를 거쳐 배치 편차가 0.001mm 이하인지 확인합니다. 규정을 준수하지 않는 제품은 혼합되는 것을 엄격히 방지하여 각 제품 배치가 일관되게 높은 정밀도를 유지하고 초정밀 장비의 조달 요구 사항을 실제로 충족하도록 보장합니다.
실용성에 중점을 둔 기존 모터 샤프트와 달리 이 초정밀 모터 샤프트는 최고의 정밀도와 극한의 환경 적응성을 강조합니다. 치수 공차, 표면 매끄러움, 재료 인성 및 내후성에 관한 모든 것이 업계의 고급 표준을 충족합니다. 고급 초정밀 장비 변속기의 핵심 지지대이자 모터 샤프트 전문 공급업체로서의 핵심 역량을 반영합니다.
가장 핵심적인 하이라이트입니다. 중요한 점은 표면 공차 범위가 IT3~IT4에 도달하고, 직경 공차가 ±0.001~±0.003mm 이내로 제어되고, 동축도가 0.002mm 이하, 방사형 런아웃이 0.003mm 이하, 단면 런아웃이 0.002mm 이하, 외경 공차가 h5 표준에 도달한다는 것입니다.
초정밀 연삭, 경면 연마 및 기타 기술을 통해 처리된 후 베어링 위치의 표면 거칠기는 Ra0.05 ~ Ra0.2로 낮고 마찰 계수는 0에 가까워 초정밀 무간극 전달 및 제로 간극 조립 요구 사항을 완전히 충족합니다. 조립하는 동안 반복적인 조정이 필요하지 않아 조립 수율이 크게 향상됩니다.
검사 기준:각 샤프트는 완전 자동 광학 검사 장비로 전체 크기 검사를 받으며 검사 데이터는 추적 가능합니다.
검사 장비:원통도 측정기, 표면 마감 게이지, 2D 프로젝터(자세한 내용은 '품질 관리' 섹션 참조)
우리는 일반 기판을 사용하지 않습니다. 대신 프리미엄 합금 구조강, 베어링강, 티타늄 합금 등 고급 소재를 특별히 결합했습니다.
진공 탄화 및 담금질, 심층 저온 처리, 이온 질화 및 기타 전문 공정을 거친 후 샤프트 본체의 표면 경도는 HRC 60 ~ 65에 도달합니다. 한편 코어는 높은 인성을 유지합니다. 초고속, 초고하중 작업 조건에서도 안정적으로 작동할 수 있고 마모나 파손이 발생하지 않아 수명이 크게 연장됩니다.
특허 기술:우리는 다수의 특허 기술을 보유하고 있습니다. 자세한 내용은 특허 인증서 섹션을 참조하세요.
진공 이온 질화, 세라믹 코팅 처리 등 고급 표면 처리를 통해 모터 샤프트에 매우 강한 내식성 및 방청성을 부여합니다. -60℃ ~ 200℃의 극한 온도 범위에서도 안정적인 성능을 유지할 수 있습니다.
온도와 습도 변화가 심하거나 부식성이 강하거나 진공도가 높은 극한의 산업 환경에서도 잦은 유지보수 없이 오랫동안 안정적으로 작동할 수 있어 초정밀 장비의 유지관리 비용을 획기적으로 절감할 수 있습니다.
전체 프로세스는 수치 제어 자동화 처리 및 포괄적인 정밀 테스트를 통해 수행되어 각 제품 배치의 정밀도가 일관되게 유지되도록 보장합니다. 배치 편차가 매우 작아 초정밀 모터의 대규모 조달을 위한 표준화된 요구 사항을 완벽하게 충족합니다. 조달 과정에서 배치 차이로 인한 조립 문제를 걱정할 필요가 없어 조달 효율성이 크게 향상됩니다.
용량 보장:CNC 원통 연삭기 26대, 고정밀 센터리스 연삭기 6대, CNC 공작 기계 60대
추적 시스템:전체 공정 CNC 가공 품질 추적성, 각 배치를 원료 배치 및 처리 매개변수로 추적할 수 있습니다.
| 매개변수 | 값 | 매개변수 | 값 |
|---|---|---|---|
| 외경 공차 | h5 | 표면 거칠기 | Ra0.05~Ra0.2 |
| 직경 런아웃 | ≤0.001~0.003mm | 끝면 런아웃 | 0.002mm 이하 |
| 동축성 | 0.002mm 이하 | 방사형 런아웃 | 0.003mm 이하 |
| 적용 가능한 온도 범위 | -60℃ ~ +200℃ | 열처리 방법 | 진공 침탄 담금질 + 극저온 처리 |
| 선택자료 | 합금구조용강 / 베어링강 / 티타늄합금 | 표면 처리 | 이온 질화 / 세라믹 코팅 |
| 배치 일관성 편차 | 0.001mm 이하 | 검사방법 | 완전 자동 광학 전체 검사 |
💡맞춤형 매개변수가 필요하십니까?우리는 전체 크기 사용자 정의를 지원합니다.맞춤형 솔루션은 엔지니어에게 문의하세요
| 검사장비 | 검사항목 |
|---|---|
| 전자동 광학 검사 장비 | 풀사이즈 자동검사 |
| 원통도 게이지 | 원통도, 진원도, 직진도 |
| 표면 조도 게이지 | 표면 거칠기 Ra 값 |
| 2차원 프로젝터 | 프로파일 치수, 기하 공차 |
| 경도 시험기 | 표면 경도 HRC |
| 기어 테스트 센터 | 기어 관련 매개변수 |
1. 들어오는 검사:원자재 인증서 + 경도 샘플링 + 초기 치수 검사
2. 첫 번째 물품 검사:배치당 첫 번째 품목의 전체 크기 검사, 대량 생산 전에 적격성 확인
3. 프로세스 순찰 검사:공정 안정성 확보를 위한 공정 샘플링 검사
4. 완제품 전체 검사:전자동 광학검사 장비로 100% 실물 크기 검사
5. 공장 재검사:QA 부서 샘플링 재검사, 공장 검사 보고서 발행
품질 인증:합격ISO 9001품질경영시스템 인증
요청 시 이용 가능:자재인증서, 열처리성적서, 공장검사성적서(배송시 함께 제공)
정밀 측정 기기 및 실험실 테스트 장비와 같은 고급 정밀 기기는 전송 정확도에 대한 요구 사항이 매우 높습니다. 약간의 편차라도 테스트 결과에 영향을 미칠 수 있습니다. 당사의 초정밀 모터 샤프트는 원활한 전송을 달성하여 기기의 정밀한 작동을 보장하고 테스트 데이터의 정확성을 향상시킵니다.
초정밀 공작기계 및 장비. 공작기계의 전송 정확도는 가공 제품의 품질을 직접적으로 결정합니다. 특히 고급 CNC 기계 및 정밀 연삭 기계의 경우 모터 샤프트는 매우 높은 정밀도와 안정성을 가져야 합니다. 이 제품은 완벽하게 일치하고 전송 오류를 줄이며 처리 정확도와 제품 인증 비율을 향상시킬 수 있습니다.
항공우주 관련 장비, 심해 탐사 장비, 고진공 환경 장비 등 극한 환경용 고급 장비는 가혹한 조건에서 작동하며 모터 샤프트의 내식성, 내온도성, 안정성에 대한 요구 사항이 매우 높습니다. 당사의 초정밀 모터 샤프트는 이러한 극한 환경에서도 안정적이고 지속적으로 작동하여 장비의 정상적인 작동을 보장합니다.
● 고급 전자 장비
● 정밀의료기기
● 첨단 자동화 생산라인
또한 고급 전자 장비, 정밀 의료 기기 및 고급 자동화 생산 라인과 같은 시나리오에도 널리 적용됩니다. 초정밀 무간극 전송, 안정적인 배치 및 극한 환경에 대한 적응성을 요구하는 모든 조달 요구 사항에 대해 이 초정밀 모터 샤프트는 요구 사항을 완벽하게 충족할 수 있습니다. 고급 장비 조달을 위해 선호되는 핵심 구성 요소입니다.
기술 매개변수 맞춤화 상담, 3D 도면 공동 설계 검증, 무료 샘플 제공 및 비용 최적화 계획을 제공하여 제품이 고객의 장비 조건 및 비용 절감 요구 사항과 일치하는지 확인합니다.
재고 표준 샘플은 무료로 제공되며 배송비는 구매자가 부담합니다. 맞춤형 샘플에는 표준 MOQ를 충족하는 첫 번째 대량 주문에서 전액 공제되는 가공 수수료가 적용됩니다. USD 30,000 이상 구매한 연간 고객은 매년 새 모델당 최대 3개의 무료 맞춤형 샘플을 받을 수 있습니다.
풀 프로세스 CNC 가공 품질 추적성, 48시간 생산 진행 시각적 피드백, ISO/TS16949 시스템 인증 품질 검사, VMI 재고 관리 및 긴급 주문 대응 지원.
24개월 보증 기간 연장, 48시간 내 글로벌 문제 현장 진단, 프로세스 업그레이드 및 반복 솔루션 무료 제공, 조기 경고 및 유지보수를 위한 고객 장비 마모 데이터베이스 구축.
Ningbo Guanshuo Precision Hardware Co., Ltd.2016년에 설립되었으며 중국 닝보시 절강성에 위치하고 있습니다. 고정밀 모터 샤프트 코어의 연구 및 제조에 중점을 두고 있습니다. 연구개발, 생산, 판매를 통합한 초정밀 모터 샤프트 전문 제조업체입니다.
이 회사는 10년 넘게 정밀 하드웨어 처리 분야에 깊이 관여해 왔습니다. 이는 기술 혁신에 힘입어 고급 부품 틈새 시장에 중점을 두고 있습니다. 그것은국가급 하이테크 기업이제 신에너지 차량, 산업 자동화, 가전제품 산업의 핵심 공급업체 중 하나가 되었습니다.
● 총 직원 수: 50명 이상
● 엔지니어링 및 기술 인력 : 3명
● 품질부서: 6개
● R&D팀 : 모터 샤프트 코어, 자동차 부품 등을 주력으로 하고 있습니다.
● 특허기술 : 11품목
● CNC 원통 연삭기: 26대
● 고정밀 센터리스 그라인더: 6대
● 기어 호빙 머신 : 6대
● 머시닝센터 : 2대
● 터닝 및 밀링 복합기: 3대
● 일반 CNC 공작기계 : 60대
● 전자동 광학검사 장비 : 1대
A: 표준 부품: 500--1000pcs; 맞춤형 샤프트/기어: 300pcs; 42CrMo 합금강: 800개. MOQ 미만의 주문에는 30%~50%의 추가 요금이 적용됩니다(USD 5,000 이상인 경우 면제). 혼합 품목을 결합하여 MOQ를 충족할 수 있습니다. 일반 고객은 더 낮은 MOQ를 협상할 수 있습니다.
A: 샘플 리드타임: 재고의 경우 영업일 기준 1~3일, 맞춤 가공의 경우 7~12일, 열처리/특수 마무리의 경우 12~18일. 대량 생산 리드타임: 영업일 기준 15~25일(수량 및 복잡성에 따라 달라질 수 있음) 요청 시 신속한 서비스가 제공됩니다.
A: 그렇습니다. 각 제품 배치에 대해 재료 인증서, 열처리 보고서 및 공장 검사 보고서가 제공될 수 있습니다.
A: 그렇습니다. 우리는 3D 도면 공동 설계 및 기술 상담을 제공하는 전문 엔지니어링 팀을 보유하고 있습니다.
📞맞춤형 솔루션을 얻으세요:요구 사항을 알려주시면 전문 엔지니어가 24시간 이내에 답변해 드립니다.
