표준 정밀 모터 샤프트는 Guanshuo에서 전문적으로 제조되었습니다. 정밀 하드웨어 처리 분야에서 10년 이상의 경험을 보유한 중국 제조업체인 Guanshuo의 표준 정밀 모터 샤프트는 성숙된 45# 강철 및 40Cr 기본 재료로 만들어졌으며 담금질 및 템퍼링 열처리로 처리되었으며 베어링 피팅 표면 공차는 IT6-IT7 등급에 도달합니다. 단가는 정밀 샤프트보다 30% 이상 저렴하며 안정적인 성능과 상당한 비용 이점이 결합되어 있습니다. 일반 모터 및 가전 모터의 대량 조달 요구에 완벽하게 적응하며 비용 관리와 품질 신뢰성의 균형을 유지하는 비용 효율적인 핵심 변속기 부품입니다.
표준 정밀 모터 샤프트는 일반 정밀 모터의 핵심 전달 부품입니다. 기존의 45# 강철/40Cr 모재로 제작되고 담금질 및 템퍼링 열처리를 거쳐 고정밀 연삭이나 특수 공정이 필요하지 않으며 제조 비용이 제어 가능하며 대량 모터 조달의 비용 제어 요구에 맞게 특별히 설계되었습니다.
본 제품은 주로 모터의 회전자와 외부 부하 사이에 동력을 전달하는 역할을 하며, 모터에서 발생하는 회전 토크를 전달 기구에 안정적으로 전달하는 역할을 합니다. 팬, 펌프, 일반 기어 모터 등 중저속 장비의 작동에 없어서는 안될 핵심 부품입니다. 높은 보편성, 낮은 유지 관리 비용, 편리한 수리 및 교체, 높은 부품 호환성을 특징으로 하는 이 제품은 후속 유지 관리를 위해 특별한 도구나 맞춤형 부품이 필요하지 않아 전반적인 장비 운영 및 유지 관리 비용을 효과적으로 절감합니다.
Guanshuo 표준 정밀 모터 샤프트는 비용 관리와 성능 균형 사이에서 탁월한 최적화를 달성하며 핵심 장점은 다음 측면에 반영됩니다.
1. 상당한 비용 우위
성숙하고 안정적인 모재와 가공 기술로 정밀급 모터 샤프트에 비해 단가가 30% 이상 저렴합니다. 대량생산에서는 원가우위가 더욱 두드러지며, 범용모터 및 가정용 모터의 대규모 조달에 필요한 원가예산을 전액 지원합니다.
2. 신뢰할 수 있는 자재 보증
45# 강철 담금질 및 템퍼링(HRC28-32)은 강도와 인성을 모두 보장합니다. 40Cr 소재는 선택 사항이며 중부하 작업 조건에 적합하고 다양한 부하 수준의 사용 요구 사항을 충족합니다.
3. 정밀 공차 제어
주요 결합 표면(베어링 위치)은 IT6-IT7 등급 공차를 가지며, 비결합 부분은 IT8-IT9 등급 공차를 갖습니다. 기하학적 공차는 기존의 변속기 요구 사항을 충족하며 일반 모터 조달을 위한 정밀도 임계값과 일치합니다.
4. 뛰어난 동적 밸런스 성능
G6.3 등급(1500rpm 이하) 및 G2.5 등급(1500-3000rpm) 동적 밸런스 정확도는 팬 및 펌프와 같은 중저속 장비의 작동 요구 사항에 맞게 진동 및 소음을 효과적으로 제어합니다.
5. 기본 부식 방지 옵션
흑화, 인산염 처리, 단순 크롬 도금 등 기본적인 부식 방지 처리를 지원하여 추가적인 부식 방지 비용 없이 건조하고 실내의 기존 작업 조건의 보호 요구 사항을 충족합니다.

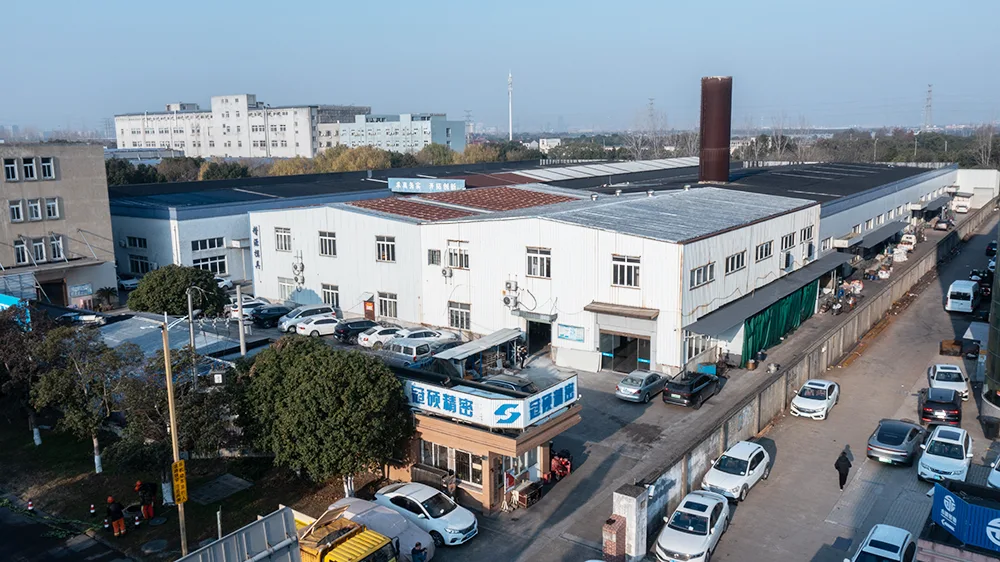

Ningbo Guanshuo Precision Hardware Co., Ltd.(Guanshuo)는 2016년에 설립된 국가 첨단 기술 기업으로, 10년 넘게 정밀 모터 샤프트의 R&D 및 생산을 전문으로 하고 있습니다. 3명의 엔지니어링 기술자와 6명의 QC 검사관을 포함하여 50명 이상의 직원으로 구성된 당사는 다음을 갖춘 강력한 제조 기반을 유지하고 있습니다.
● 기어 호빙 머신 6대, CNC 원통 연삭기 26대, 고정밀 센터리스 연삭기 6대
● 표준 CNC 선반 60대, 머시닝 센터 2대, 턴밀 복합 기계 3대
● 완전 자동 광학 검사 시스템 1개, 경도 시험기, 2.5D 프로파일 프로젝터, 표면 거칠기 시험기, 기어 시험 센터, 원통도 시험기 등
표준 정밀 모터 샤프트는 범용 모터의 핵심 전달 부품입니다. 기존 45# 강철 또는 40Cr을 담금질 및 템퍼링 열처리를 통해 제조하므로 고정밀 연삭이나 특수 공정이 필요하지 않아 비용 효율적이며 대량 모터 조달에 이상적입니다.
모터 로터에서 외부 부하로 회전 토크를 효율적으로 전달하는 샤프트로, 팬, 펌프, 일반 기어 모터 등 중저속 장비에 필수적인 부품입니다. 높은 호환성, 낮은 유지 관리 비용 및 손쉬운 교체로 인해 특수 도구나 맞춤형 부품 없이도 전체 운영 비용이 절감됩니다.
표준 정밀 모터 샤프트는 표준화된 프로세스 흐름으로 생산되며, 높은 품질 안정성을 특징으로 하고 산업 등급 모터 조달의 신뢰성 요구 사항을 충족합니다. 구체적인 기술 매개변수는 다음과 같습니다.
| 매개변수 항목 | 값 범위 | 매개변수 항목 | 값 범위 |
|---|---|---|---|
| 모따기 | C0.5~C1 | 표면 거칠기 | Ra1.6~Ra3.2 |
| 외경 공차 | h9 / h8 | 직경 런아웃 | ≤0.03~0.05mm |
| 결합 표면 공차 | IT6~IT7 | 비결합 섹션 공차 | IT8~IT9 |
| 45# 강철 경도 | HRC28-32 | 동적 균형 등급 | G6.3 / G2.5 |
기본 재료는 모터 전력, 부하 및 환경 요구 사항에 따라 45# 강철과 40Cr 사이에서 유연하게 선택할 수 있습니다. 표면 처리 방법은 또한 맞춤형 선택을 지원하여 기존 모터 샤프트의 조달 요구 사항을 완전히 충족합니다. 비용, 보편성, 신뢰성의 균형을 맞춘 비용 효율적인 핵심 구성 요소입니다.
국가 수준의 하이테크 기업인 Guanshuo는 ISO9001 품질 관리 시스템 인증을 통과했으며 전체 프로세스에 걸쳐 품질 관리 표준을 엄격하게 구현하여 제공되는 모든 표준 정밀 모터 샤프트가 품질 요구 사항을 충족하도록 보장합니다.
당사는 업계 최고의 기술 R&D 역량을 갖춘 11가지 특허 기술(모터 샤프트 결합 구조, 씰링 성능, 조립 편의성, 베어링 윤활, 모터 고정 베이스 구조 등)을 보유하고 있습니다.
경도 시험기, 2차원 프로젝터, 표면 마감 게이지, 기어 테스트 센터, 원통도 게이지 및 기타 전문 테스트 장비를 포함한 완벽한 테스트 시설을 갖춘 회사는 원자재 입고 검사부터 완제품 배송까지 전체 체인 품질 추적성을 구현합니다. 각 프로세스는 제품 정밀도와 성능의 일관성을 보장하기 위해 엄격한 검사를 거칩니다.
표준 정밀 모터 샤프트는 중간 정밀도 요구 사항, 조달 비용 및 배치 공급 안정성에 중점을 두고 정밀 전송이 필요하지 않은 조달 시나리오에 적합합니다. 그들은 다음 산업 분야에서 널리 사용됩니다:
1. 가전제품 자동차 산업
다양한 가정용 모터용 코어 회전 샤프트로, 대량 생산 및 저비용 가전 제품의 대규모 생산 요구를 충족합니다.
2. 팬 장비 제조
G6.3 동적 균형 등급을 갖춘 중압 및 저압 팬 및 환기 장비용 모터 변속기 샤프트는 작동 진동 및 소음을 효과적으로 줄입니다.
3. 펌프산업
일반 워터 펌프 및 원심 펌프용 모터 출력 샤프트는 45# 강철 담금질 및 템퍼링 재료를 사용하여 기존 펌프 변속기 작업 조건을 완전히 충족합니다.
4. 일반 기어 모터
IT6-IT7 피팅 정확도를 갖춘 기어 감속 모터 및 기어 모터용 동력 전달 샤프트로 안정적인 기어 맞물림을 보장합니다.
5. 일반 산업용 모터
다양한 표준 산업용 모터용 회전 샤프트를 지원하여 비용에 민감하지만 기본적인 품질 요구 사항이 있는 일괄 조달 프로젝트에 적응합니다.
| 비교항목 | Guanshuo 표준 샤프트 | 프리미엄 정밀 샤프트 | 우리의 장점 |
|---|---|---|---|
| 애플리케이션 | 일반 모터, 팬, 펌프, 가전제품 | 서보, 스핀들, 항공우주 | 비용 효율적인 대량 공급 |
| 결합 공차 | IT6 -- IT7 | IT4 -- IT5 | 30%+ 비용 절감 |
| 동적 균형 | G6.3 / G2.5 | G1.0 -- G2.5 | 중/저속용으로 적합 |
| 재질 및 경도 | 45# / 40Cr, HRC28-32 | 합금강, 깊은 침탄 | 안정적이고 사용 가능하며 저렴함 |
| 리드타임(질량) | 15--25일 | 30--45일 | 더 빠르고 더 낮은 재고 비용 |
| 보증 | 24개월 | 12--18개월 | 보장 기간은 길어지고 위험은 줄어듭니다 |
우리는 공개적으로 인정합니다: 우리의 샤프트는 초고속 또는 서브미크론 응용 분야에 적합하지 않습니다. 그러나 범용 모터의 85%에 대해서는 성능, 가격, 가용성 면에서 최고의 균형을 제공합니다.
표준 정밀 모터 샤프트는 초정밀이 필요하지 않은 적당한 정확도, 비용 효율적인 대량 공급 및 안정적인 성능이 필요한 응용 분야에 이상적입니다. 그들은 널리 사용됩니다:
● 가전용 모터 - 대량, 저비용 생산을 위한 핵심 샤프트
● 팬 장비 - 중압/저압 팬 및 환기 시스템용 전달 샤프트(G6.3 동적 균형으로 진동 감소)
● 펌프 - 일반 물 및 원심 펌프용 출력 샤프트(45# 강철은 표준 조건을 충족함)
● 일반 기어 모터 - 안정적인 기어 맞물림을 위한 IT6-IT7 피팅을 통한 동력 전달
● 일반 산업용 모터 - 비용에 민감하지만 품질에 민감한 프로젝트를 위한 지지 샤프트
우리는 샘플 개발부터 대량 생산 및 애프터 서비스 지원까지 전체 주기 서비스를 제공합니다.
귀하의 작업 조건에 맞는 기술 상담, 3D 도면 협업, 무료 샘플 및 비용 최적화 제안.
샘플 정책:재고 표준 샘플은 무료로 제공됩니다(구매자가 배송비 지불). 맞춤형 샘플에는 표준 MOQ를 충족하는 첫 번째 대량 주문에서 전액 공제되는 가공 비용이 필요합니다. USD 30,000 이상 구매한 연간 고객에게는 매년 새 모델당 최대 3개의 무료 맞춤형 샘플이 제공됩니다. 모든 샘플 배송비는 구매자 측(화물 수취인 또는 고객의 운송업체 픽업)에 있습니다.
완전한 CNC 추적성, 48시간 진행 업데이트, ISO 준수 검사, VMI 재고 관리 및 안정적인 공급을 위한 긴급 주문 대응이 가능합니다.
MOQ(사양별):표준 부품 500--1000pcs; 맞춤형 샤프트/기어 300pcs; 42CrMo 합금강 제품 800개. MOQ 미만의 주문에는 30%~50%의 추가 요금이 적용됩니다(주문 금액이 USD 5,000 이상인 경우 면제). 혼합 품목은 결합하여 MOQ를 충족할 수 있으며 일반 반복 고객은 더 낮은 MOQ를 협상할 수 있습니다.
표준 리드타임:대량 생산 15--25 영업일 (수량 및 복잡성에 따라 다름) 샘플 리드 타임: 재고의 경우 1~3일, 맞춤형 가공의 경우 7~12일, 열처리 또는 특수 마감 품목의 경우 12~18일. 요청 시 신속한 서비스를 이용하실 수 있습니다.
24개월 연장 보증, 글로벌 문제에 대한 48시간 현장 진단, 무료 프로세스 업그레이드 반복 및 예측 유지 관리를 위한 마모 데이터베이스.
A: 표준 샤프트는 IT6-IT7 결합 공차를 가지며 30% 이상 저렴하여 일반 모터에 적합합니다. 정밀 등급은 고정밀 용도에 사용됩니다.
A: 표준 45# 강철(HRC28-32) 또는 고하중용 40Cr, 요청에 따라 맞춤 제작 가능.
A: 실내, 건조한 환경을 위한 흑화, 인산염 처리 및 단순 크롬 도금입니다.
A: 샘플이 지원됩니다. 대량 주문에 대한 MOQ는 사양에 따라 다릅니다. 영업팀에 문의하세요.
A: 표준 사양은 재고가 있습니다. 맞춤 주문은 수량과 복잡성에 따라 달라집니다. 우리는 생산 중에 48시간 진행 상황 업데이트를 제공합니다.
A: 24개월 연장 보증. 해당 기간 내에 문제가 있는 경우 애프터 서비스에 문의하세요.
답: 중국 저장성 닝보시입니다. 2016년에 설립되었습니다.
A: 예, 맞춤형 솔루션 개발을 위해 매개변수 사용자 정의 및 3D 도면 공동 설계를 지원합니다.
