Guanshuo Precision Hardware Co., Ltd.는 높은 토크 전달 및 고부하 작업 조건을 위해 특별히 설계된 고정밀 전달 샤프트 구성 요소인 테이퍼 모터 샤프트를 소개합니다. 중국의 정밀 모터 샤프트의 선도적인 제조업체이자 공급업체인 Guanshuo는 10년 넘게 정밀 하드웨어 처리 분야에 깊이 관여해 왔습니다. 국가 수준의 하이테크 기업으로 ISO9001 품질 관리 시스템 인증을 통과했으며 11개의 특허 기술을 보유하고 있습니다. 이 제품은 키가 없는 원추형 표면 맞춤 설계를 채택하여 키홈이나 스플라인이 필요 없이 축방향 사전 조임을 통해 토크 전달을 달성합니다. 설치 및 분해가 효율적이고 편리하므로 자주 유지 관리가 필요한 중부하 변속기 시나리오에 특히 적합합니다.
테이퍼드 모터 샤프트(Tapered Motor Shaft)는 원추형 표면 마찰을 통해 토크를 전달하는 정밀 전달 샤프트로, 키리스 연결 조건에서 높은 신뢰성의 동력 전달을 달성하는 것이 핵심 기능입니다. 원뿔형 표면 맞춤 구조는 기존의 주요 연결 방법을 대체하여 응력 집중 지점을 제거하고 보다 균일한 하중 분산을 가능하게 합니다. 이 제품은 전송 정밀도와 신뢰성이 중요한 산업 자동화 장비, 신에너지 차량 구동 시스템, 가전제품 압축기, 펌프 및 밸브 부품, 의료 장비에 널리 사용됩니다. 잦은 시동-정지, 정방향-역방향 작동 또는 충격 하중에 대한 저항이 필요한 변속기 시스템의 경우 샤프트는 이상적인 선택 솔루션입니다.
Guanshuo의 샤프트는 설계 및 제조에 여러 기술적 이점을 통합하여 고부하 전송 시나리오에서 탁월한 성능을 보장합니다.
1. 보다 안정적인 토크 전달을 위한 키리스 원추형 표면 맞춤
샤프트는 전통적인 키홈 구조를 버리고 원추형 표면과 원추형 슬리브 협력을 사용하여 마찰 잠금을 달성합니다. 원추형 표면 접촉률은 ≥90%로 충분한 접촉 면적을 보장하며 토크 전달 용량은 일반 키 연결보다 훨씬 우수합니다. 샤프트 본체의 강도를 약화시키는 키 홈이 없기 때문에 샤프트의 전체적인 강성과 내피로성이 향상됩니다.
2. 효율적이고 편리한 설치 및 분해
원추형 표면 맞춤은 열간 조립, 냉간 조립 또는 특수 압입 장비 없이 축 방향 사전 조임을 통해 간단하게 설치할 수 있습니다. 분해 시에는 미리 조인 너트를 풀어 원뿔형 표면을 분리하기만 하면 장비 유지 관리 및 부품 교체로 인한 가동 중지 시간이 크게 줄어듭니다. 정기적인 검사나 변속기 부품의 빈번한 교체가 필요한 애플리케이션 시나리오의 경우 이 기능은 유지 관리 비용과 노동 시간을 크게 줄여줍니다.
3. 높은 동축성과 정밀한 핏
Guanshuo에는 고정밀 CNC 원통형 연삭 장비와 전자동 광학 검사 장비가 장착되어 있어 테이퍼 모터 샤프트의 동축도가 0.01mm 이하로 제어됩니다. 이러한 정밀도 수준은 방사형 런아웃 및 동심도에 대한 정밀 전송 시스템의 엄격한 요구 사항을 충족하여 전송 중 진동과 소음을 효과적으로 줄이고 베어링 및 씰의 서비스 수명을 연장합니다.
4. 우수한 내충격성과 과부하 용량
원추형 표면 마찰을 통한 토크 전달 방식은 원추형 표면을 따라 균일한 하중 분포를 가능하게 하여 키 연결에서 키 측의 응력 집중 문제를 방지합니다. 충격하중이나 순간적인 과부하가 가해졌을 때 샤프트는 뛰어난 신뢰성과 내구성을 보여 파쇄장비, 운반기계, 승강장치 등 충격이 큰 작업 조건에 적합합니다.
| 매개변수 | 사양 범위 |
|---|---|
| 테이퍼 공차 | AT7 ～ AT9 |
| 방사형 런아웃 | ≤0.005 ~ 0.02mm |
| 표면 거칠기 | Ra0.8 ～ Ra1.6 |
| 원추형 표면 접촉률 | ≥90% |
| 동축성 | 0.01mm 이하 |
위의 기술 매개변수는 특정 애플리케이션 요구 사항에 따라 맞춤화될 수 있습니다. Guanshuo는 60개 이상의 일반 CNC 기계와 26개 이상의 CNC 원통형 연삭기를 보유하고 있어 다양한 정밀도 수준과 크기 사양의 배치 주문을 충족할 수 있는 유연한 생산 능력을 제공합니다.
Guanshuo의 샤프트는 여러 산업 분야에서 검증되고 적용되었습니다.
산업 자동화 장비--- 로봇 조인트, CNC 공작 기계 스핀들, 자동화된 조립 라인 및 전송 정밀도 및 응답 속도에 대한 요구 사항이 높은 기타 시나리오에 적합합니다.
새로운 에너지 차량 구동 시스템--- 구동 모터의 핵심 전달 구성 요소인 샤프트의 키리스 설계는 차량 시동-정지 및 가속 중에 높은 토크 충격을 견딜 수 있습니다.
가전제품 및 압축기--- 공조 압축기, 냉장고 압축기 등 빈번하게 기동 및 정지되는 장비에서는 원추형 표면 맞춤의 빠른 조립 및 분해 기능으로 생산 및 유지 관리 효율성이 크게 향상됩니다.
펌프, 밸브 및 수처리 장비--- 샤프트의 높은 동축성은 원활한 펌프 작동을 보장하고 씰 마모를 줄이며 전체 장비 수명을 연장합니다.
의료 장비 액세서리--- Guanshuo의 제품 라인은 정밀 의료 장비 액세서리를 다루고 있으며 테이퍼 모터 샤프트의 높은 정밀도와 신뢰성은 변속기 부품에 대한 의료 기기의 엄격한 요구 사항을 충족합니다.

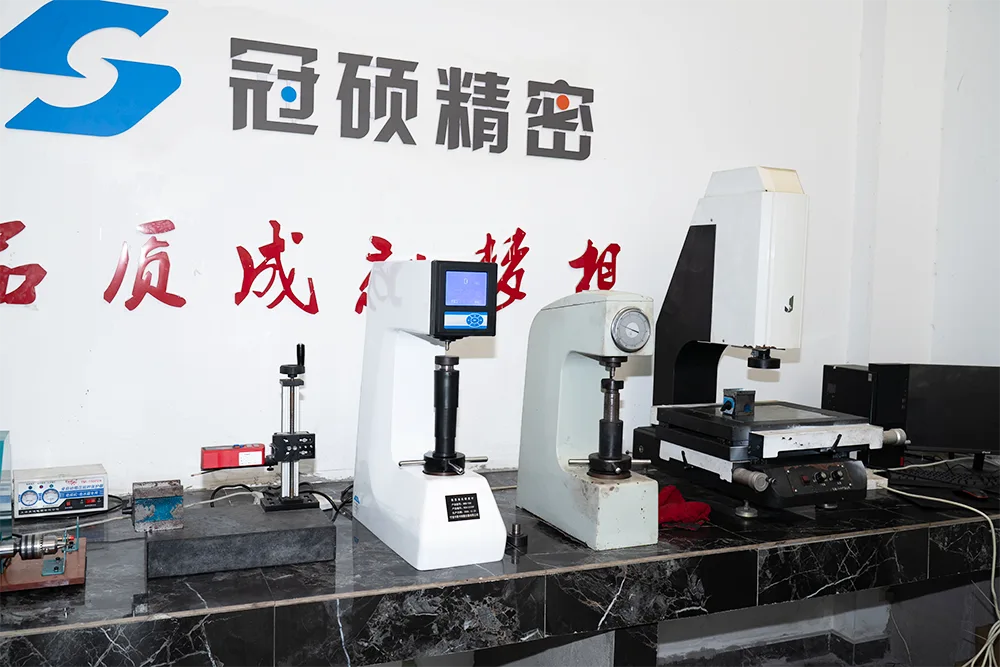

Guanshuo Precision Hardware Co., Ltd.는 ISO9001 품질 관리 시스템 인증을 통과했으며 원자재 입고부터 완제품 배송까지 전체 프로세스 품질 관리를 구현합니다. 이 회사는 독립적인 품질 부서(6명의 정규 품질 검사원)와 경도 시험기, 2차원 프로젝터, 표면 거칠기 게이지, 기어 테스트 센터, 원통도 게이지 등을 포함한 종합 검사 장비를 보유하고 있습니다. 또한 Guanshuo는 베어링 밀봉 구조, 결합된 모터 샤프트 구조 및 베어링 설치 위치 지정 샤프트와 같은 혁신적인 설계를 다루는 모터 샤프트와 관련된 11개의 특허 기술을 보유하고 있습니다. 이러한 특허 기술은 샤프트의 성능 최적화 및 맞춤형 개발을 위한 견고한 기술 기반을 제공합니다.
Guanshuo는 도면 검토, 재료 선택, 공정 설계부터 대량 생산에 이르기까지 전체 체인 맞춤형 서비스를 제공합니다. 샤프트의 제조 공정은 다음과 같습니다.
1. 재료 검사 및 절단--- 재료 구성 및 기계적 특성이 요구 사항을 충족하도록 고품질 합금강 또는 맞춤형 재료를 엄격하게 선택하십시오.
2. CNC 정밀 터닝--- CNC 선반을 사용하여 연삭 여유를 남겨두고 샤프트 본체의 황삭 및 준정삭 가공을 완료합니다.
3. 테이퍼 연삭--- 원추형 표면의 정밀 연삭을 위해 고정밀 CNC 원통형 연삭기를 사용하여 테이퍼 공차와 표면 거칠기가 설계 요구 사항을 충족하도록 보장합니다.
4. 검사 및 검증--- 전자동 광학 검사 장비, 원통도 게이지 및 기타 장비를 사용하여 테이퍼, 동축도 및 진원도와 같은 주요 치수를 100% 검사합니다.
5. 청소 및 방청 포장--- 세척 처리 후 완제품은 방청 처리되어 운송 및 보관시 품질 안정성을 보장합니다.
Guanshuo Precision Hardware Co., Ltd.는 중국의 테이퍼 모터 샤프트 전문 제조업체 및 공급업체로서 다음과 같은 장점을 통해 글로벌 고객의 신뢰를 얻었습니다.
● 10년 이상의 정밀 가공 경험 --- 2016년 설립 이후 지속적으로 고정밀 모터 샤프트 코어의 연구 개발 및 제조에 주력해 왔습니다.
● 첨단 생산 설비 --- 이 회사는 CNC 원통 연삭기 26대, 호빙 기계 6대, 머시닝 센터 2대, 터닝-밀링 복합 기계 3대, 고정밀 센터리스 연삭기 6대, 기타 일반 CNC 기계 60대 이상을 보유하고 있습니다.
● 포괄적인 품질 시스템 --- ISO9001 인증, 독립적인 품질 검사 팀 및 전자동 광학 검사를 통해 모든 샤프트에 대해 일관된 품질을 보장합니다.
● 특허 기술 지원 --- 11개의 모터 샤프트 관련 특허는 제품 혁신 및 맞춤화를 위한 기술 지원을 제공합니다.
● 브랜드 협력 경험 --- Goldsmiths, Decathlon(프랑스), Omron, Yasi 등 유명 브랜드와 협력 관계를 구축하여 제품 품질이 시장에서 검증되었습니다.
● 빠른 응답 및 배송 --- 24시간 견적 응답 약속, 샘플 맞춤화 및 대량 생산 지원.
샤프트는 Guanshuo Precision Hardware Co., Ltd.가 수년간의 정밀 가공 경험과 기술 혁신을 결합하여 출시한 고성능 변속기 샤프트 제품입니다. 키가 없는 원추형 표면 맞춤 설계는 토크 전달 신뢰성, 설치 편의성, 내충격성 및 동축 정밀도 측면에서 기존 키 연결 솔루션보다 성능이 뛰어납니다. 과부하, 빈번한 시작-중지 및 높은 유지 관리 시나리오에 이상적인 선택입니다. ISO9001 인증 시스템, 고급 생산 및 검사 장비, 11가지 특허 기술을 바탕으로 Guanshuo는 전 세계 고객에게 고품질의 맞춤형 샤프트 솔루션을 제공하기 위해 최선을 다하고 있습니다.
A1: 아니요. 원추형 표면 마찰을 통해 토크를 전달하므로 키홈이나 스플라인이 필요하지 않습니다. 이는 응력 집중을 방지하고 충격 하중 하에서 더 나은 성능을 발휘합니다.
A2: 아니요. 축 방향 사전 조임으로 설치가 이루어지며, 열간/냉간 조립이나 특수 프레스가 필요하지 않습니다. 분해는 너트만 풀면 됩니다. 유지 관리가 빠르고 쉽습니다.
A3: 과부하, 잦은 시동 정지, 역회전 및 정기 유지 관리 시나리오. 일반적인 용도: 산업 자동화, EV 드라이브, 압축기, 펌프, 밸브, 분쇄기, 컨베이어. 충격과 과부하에도 잘 작동합니다.
대답4: 그렇습니다. 동축도는 0.01mm 이하로 제어되어 정밀 전송 요구 사항을 충족합니다. 우리는 일관성을 위해 고정밀 CNC 그라인더와 자동 광학 검사를 사용합니다.
A5: 그렇습니다. 우리는 도면 검토, 재료 선택부터 공정 설계까지 전체 체인 맞춤화를 제공합니다. 테이퍼 비율, 치수, 정밀 등급, 표면 처리 등을 맞춤화할 수 있습니다.
A6: 독립적인 QC 팀과 전체 검사 장비를 갖춘 ISO9001 인증을 받았습니다. 원자재부터 완제품까지 100% 검사합니다. 당사는 또한 모터 샤프트 관련 특허 11개를 보유하고 있습니다.
A7: 당사 웹사이트나 이메일을 통해 문의사항을 제출하세요. 우리는 기술 지원 및 가격에 대해 24시간 이내에 응답합니다. 샘플 및 대량 생산이 지원됩니다.
