Guanshuo Precision은 중국 전문 제조업체로서 스테퍼 모터 샤프트를 대량 생산합니다. 표준화된 변속기 샤프트를 생산하기 위해 성숙한 CNC 선삭 및 정밀 연삭 공정을 사용하고, 낮은 런아웃과 높은 강성을 갖춘 스테퍼 모터의 개방 루프 제어 논리를 일치시켜 전반적인 위치 정확도를 보장합니다. 샤프트 구조는 완전한 내마모성 표면 처리 방식을 통해 유연하게 맞춤화될 수 있습니다. 대량생산의 규모와 동심도가 통일되고 안정적이며 별도의 어댑터 없이 기존 자동화 장비와 호환됩니다. 우리는 전 세계 정밀 장비 제조업체를 위한 표준 재고 및 비표준 도면 사용자 정의를 포함한 원스톱 지원 서비스를 제공합니다. 모든 생산 공정은 완벽한 ISO9001 품질 관리 시스템 인증, 정밀 샤프트 부품에 대한 11개의 유틸리티 특허, 크기, 거칠기 및 동심도 검사를 위한 전문 테스트 장비 전체 세트를 갖춘 자체 소유 공장에서 구현됩니다.
스테퍼 모터 샤프트는 스테퍼 모터의 핵심 전송 액세서리입니다. 우리 공장의 샤프트는 주로 표준화된 키 홈, 나사산 및 D형 평면을 갖춘 통합 직선 샤프트 구조를 채택하여 추가 어댑터 부품 없이 모든 종류의 기존 자동화 장비에 대한 강력한 다용성과 빠른 조립을 특징으로 합니다.
1. 가공 기술 지원:안정적인 외경 공차와 우수한 동심도를 갖춘 CNC 터닝 및 초미세 연삭 복합 공정을 생산 전반에 걸쳐 채택합니다. 대량 대량 조달의 품질은 완전히 제어 가능한 전체 프로세스 기술로 고도로 통일됩니다.
2. 내마모성 표면 솔루션:담금질, 흑화 및 크롬 도금을 포함한 세 가지 선택적 표면 처리는 샤프트 본체의 내마모성을 크게 향상시켜 장비의 장기간 중단 없는 연속 작동을 견디고 전체 기계 액세서리의 교체 주기를 연장할 수 있습니다.
3. 표준화된 정밀 치수:외경 공차 h7, 단면 모따기 C0.5~C1, 표면 거칠기 Ra0.8~Ra1.6, 샤프트 런아웃 0.01~0.02mm 이내로 균일하게 구현하며 모든 매개변수는 정밀 장비의 조립 표준을 충족합니다.
일반적으로 이 샤프트는 다용도성, 가공 정확도 및 내마모성 서비스 수명을 고려하는 동시에 표준 대량 조달 및 비표준 장비 적응 요구를 모두 충족하는 전체 구조 맞춤화 허가를 제공합니다.
표준사양 요약표는 다음과 같습니다.
| 매개변수 항목 | 표준값 |
|---|---|
| 외경 공차 | h7 |
| 표면 거칠기 | Ra0.8~Ra1.6 |
| 샤프트 런아웃 | ≤0.01~0.02mm |
| 끝면 모따기 | C0.5~C1 |

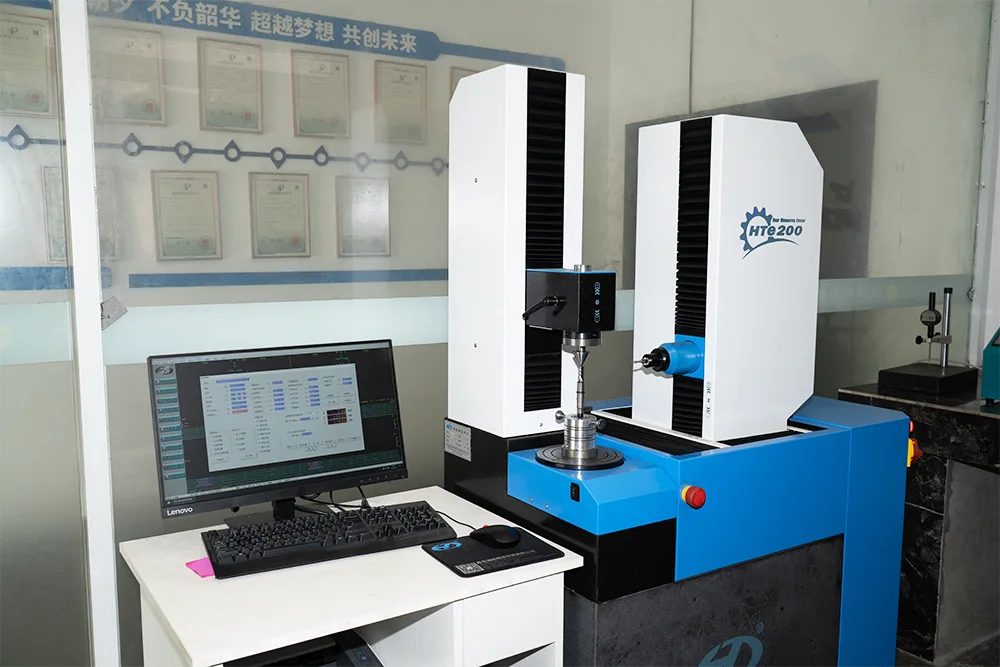

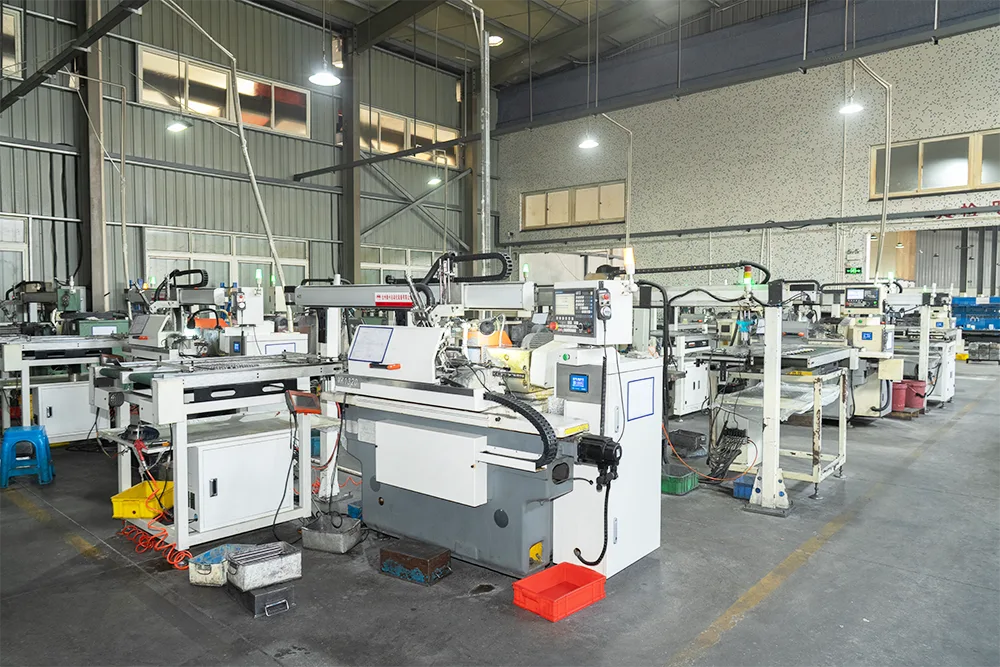

우리 공장에는 CNC 터닝-밀링 컴파운드 기계, 원통형 연삭기 및 센터리스 연삭기를 포함하여 60개 이상의 CNC 가공 및 테스트 장비가 장착되어 있어 스테퍼 모터 샤프트의 각 배치에 대해 안정적이고 일관된 치수 정확도를 보장합니다. 표에 있는 모든 크기 데이터는 당사 내부 거칠기 측정기, 동심도 검출기 및 광학 측정 기기로 테스트되었으며 각 제품 배치에 대해 완전한 테스트 보고서가 제공될 수 있습니다.
전체 처리 흐름은 CNC 터닝 성형을 채택하고 이어서 원통형 미세 연삭 마감을 채택하여 치수 일관성이 높고 대량 납품을 위한 명백한 정밀도 편차가 없습니다. 다양한 내마모성 및 방청 요구 사항을 충족하기 위해 세 가지 표면 처리 공정이 선택 사항입니다.
| 측면 | CNC 터닝 | 미세 연삭 |
|---|---|---|
| 치수 공차 | ±0.02~0.05 mm (h7은 주의해서 가능) | ±0.005~0.01mm(안정 h7) |
| 표면 거칠기(Ra) | 1.6~3.2μm | 0.4~0.8μm(Ra0.8~1.6 일반) |
| 런아웃(TIR) | 0.03~0.05mm | ≤0.01~0.02mm |
| 생산 속도 | 빠름(대량 적합) | 느림(정밀 마무리) |
| 개당 비용 | 낮추다 | 더 높지만 품질은 일관됨 |
| 일반적인 사용 | 황삭, 사전 가공 | 고정밀 샤프트의 최종 마무리 |
이 스테퍼 모터 샤프트는 정밀한 위치 지정, 경량, 광범위한 호환성 및 높은 비용 성능이라는 네 가지 방향에 중점을 두고 설계되었으며 모든 성능은 소형 정밀 자동화 장비의 작동 요구 사항과 완전히 일치합니다.
1. 고정밀 저지터 포지셔닝:낮은 방사형 런아웃과 충분한 샤프트 강성, 장비 작동 중 뚜렷한 지터가 없으며 스테퍼 모터 스텝 각도 제어와 일치하여 정확한 위치 지정 표준을 안정적으로 유지합니다.
2. 경량, 저관성 설계:관성 모멘트가 작아 장비의 원활한 시작-정지와 빠른 응답이 가능하며 소형 정밀 장비의 동적 작동 성능 요구 사항을 완벽하게 충족합니다.
3. 폭넓은 범용 호환성:시중에 나와 있는 대부분의 스테퍼 모터와 호환되는 표준화된 직선 샤프트 구조는 모델 선택 및 조달에 대한 임계값이 낮은 기존 자동화 생산 라인 장비에 적용됩니다.
4. 완전히 유연한 구조 맞춤화:D-플랫 위치, 키홈 사양, 샤프트 길이 및 스레드 구조를 필요에 따라 모두 조정하여 비표준 장비를 신속하게 일치시키고 프로젝트 납품 주기를 단축할 수 있습니다.
5. 비용 효율적인 대량 솔루션:대량 조달을 위한 제어 가능한 생산 비용과 안정적인 품질, 모든 유형의 주문 규모에 적응할 수 있도록 장비 실용성과 조달 예산의 균형을 유지합니다.
5가지 핵심 기능과 결합된 이 샤프트는 두 가지 조달 시나리오, 즉 표준 재고 대량 구매와 특수 장비 비표준 맞춤화를 다루며 가장 정확한 위치 지정 작업 조건에 적응합니다.
| 특징 | 담금질(경화) | 흑화(산화물) | 크롬 도금 |
|---|---|---|---|
| 내마모성 | 훌륭한 | 보통의 | 높은 |
| 부식 저항 | 보통 (오일씰 필요) | 양호(습기에 강함) | 우수(산/염에 대한 저항성) |
| 표면 경도(HRC) | 55--60 | 25--30 (기본 재료) | 65--70 (코팅층) |
| 마찰계수 | 0.6--0.8 | 0.4--0.5 | 0.1--0.2 |
| 차원 변화 | 약간의 성장(0.01--0.02mm) | 무시할 만한 | 무시할 만한 |
| 서비스 수명(일반) | 무거운 하중에도 오래 | 일반용 매체 | 정밀한 조건에서 긴 |
| 비용(상대적) | 낮은 | 낮은 | 높은 |
| 최적의 애플리케이션 | 높은 토크, 충격 부하 | 실내, 저비용 자동화 | 정밀 포지셔닝, 부식성 환경 |
정확한 포지셔닝, 낮은 지터 및 넓은 호환성이라는 제품 장점을 바탕으로 스테퍼 모터 샤프트는 정밀한 포인트 제어가 가능한 생산 시나리오에 중점을 두고 모든 종류의 소형 정밀 자동화 장비에 주로 적용됩니다.
1. 소형 정밀 전송 장비:실험실 테스트 장비, 마이크로 CNC 처리 장비는 지터가 낮은 샤프트 본체를 사용하여 장기간 작동 시 오류 없는 반복 위치 지정을 보장합니다.
2. 기존의 자동 생산 라인:소형 분류 모듈, 이식 슬라이딩 테이블, 3D 프린팅 스테퍼 드라이브 구성 요소, 직접 대량 조립을 위한 표준화된 샤프트.
3. 자동 조정 장비:지능형 조정 메커니즘, 소형 스테퍼 드라이브 실행 구성 요소, 경량 구조는 장비 시작-정지 응답 속도를 향상시킵니다.
요약하면 고정점 클램핑, 각도 미세 조정 및 고주파 왕복 시작-정지를 요구하는 모든 소형 자동화 장비는 당사 샤프트를 핵심 지지 전달 부품으로 선택할 수 있습니다.
Guanshuo Precision은 정밀 샤프트 가공 분야에서 10년 이상의 경험을 보유하고 있습니다. 완벽한 자격, 표준화된 생산 라인 및 전체 프로세스 품질 관리는 샤프트 대량 납품을 안정적으로 지원합니다.
1. 권위 있는 시스템 인증:기업은 ISO9001 품질 경영 시스템 인증을 통과했습니다. CNC 가공, 연삭, 표면 처리 등 모든 공정을 표준화하고 제어하며 대량 생산 제품에 대해 추적 가능한 품질을 제공합니다. 고객 감사 및 프로젝트 입찰을 위해 인증 문서, 특허 인증서 및 공장 작업장 사진을 제공할 수 있습니다.
2. 성숙한 CNC 생산 능력:터닝-밀링 복합 기계, CNC 원통 연삭기 및 센터리스 연삭기 전체 세트를 갖추고 있어 국경 간 수출 주문을 위한 안정적인 배송으로 소규모 배치 샘플 및 장기 대량 공급을 지원합니다. 2025년 11월 닝보 철물수출입박람회에 참가하여 해외 여러 산업장비 제조사에 정밀샤프트를 수출하였습니다.
3. 완전한 사전 판매 및 판매 후 지원:판매 전 무료 도면 평가 및 샘플 시험 제작; 판매 후 통합 24개월 보증, 장비 적응 및 구조 조정을 위한 기술 도킹이 가능합니다. 당사의 애프터 서비스 규정은 공식 웹사이트 서비스 페이지에 게시되어 있으며, 글로벌 구매자를 위한 48시간 온라인 기술 원격 지원도 포함됩니다.
4. 풍부한 산업 지원 경험:다양한 스테퍼 장비의 조립 및 정밀 요구 사항에 익숙한 자동화, 3C 및 소형 정밀 기기 제조업체를 위한 장기 지원 정밀 모터 샤프트입니다. 우리는 원자재, 반제품 및 완제품에 대한 3단계 전체 검사를 수행하기 위해 6명의 전임 QC 검사관을 보유하고 있습니다.
A: 이 제품은 다용도성이 뛰어나며 시중에서 판매되는 대부분의 스테퍼 모터와 호환됩니다. 기존 표준사양은 구조변경 없이 직접 조립이 가능합니다. 특수 비표준 모터에 대해 도면을 통해 맞춤형 해당 샤프트 구조를 제공할 수 있습니다.
답: 그렇습니다. 샤프트 본체는 방사형 런아웃이 낮고 장비 작동 중 지터가 뚜렷하지 않고 충분한 강성을 갖습니다. 스테퍼 모터 스텝 제어와 일치하여 정밀 장비의 반복적인 위치 지정 요구 사항을 안정적으로 충족할 수 있습니다.
A: 전체 구조 사용자 정의가 지원됩니다. D-플랫 위치, 키홈 크기, 총 샤프트 길이 및 스레드 사양을 필요에 따라 모두 조정하여 비표준 장비의 설치 치수를 신속하게 일치시키고 전체 프로젝트 납품 주기를 단축할 수 있습니다.
A: 세 가지 성숙한 표면 강화 공정(담금질, 흑화 및 크롬 도금)은 선택 사항입니다. 샤프트 본체의 내마모성은 처리 후 크게 향상되어 장비의 장기간 중단 없는 연속 작동에 적합합니다.
답: 그렇습니다. 외경 공차, 동심도 및 표면 거칠기를 통합 제어하여 CNC 가공 및 미세 연삭 공정 전체가 안정적입니다. 모든 제품 배치는 제어 가능한 품질과 고정밀 일관성을 바탕으로 배송 전에 완벽하게 검사됩니다.
A: 주로 소형 정밀 기기, 기존 자동 생산 라인 및 마이크로 스테퍼 드라이브 모듈에 적용 가능하며 반복 위치 정확도가 요구되는 모든 소형 자동화 장비를 선택할 수 있습니다.
A: 그렇습니다. 우리는 ISO9001 인증, 모터 샤프트에 대한 실용신안 특허 인증서, 배치 크기 검사 보고서 및 작업장 생산 사진을 제공할 수 있습니다. 모든 문서는 실제이며 감사 가능하며 공장 검사, 프로젝트 입찰 및 장비 안전 승인에 사용될 수 있습니다.
우리는 Omron 및 Decathlon과 같은 국내외 유명 브랜드와 수년간 협력하여 자동화 장비용 정밀 스테퍼 모터 샤프트의 대량 지원 사례를 축적해 왔습니다.
