As a professional China manufacturer, Guanshuo Precision independently develops and mass-produces high speed motor shaft. 자체 개발한 정밀 가공 기술과 완벽한 CNC 연삭 생산 라인을 활용하여 미크론 수준의 정밀 회전 샤프트를 제조하고 다양한 초고속 회전 장비의 장기적으로 안정적인 작동 요구 사항에 적응하는 경질 합금 모터 샤프트 고강도 합금 모터 샤프트 시리즈도 출시합니다. 일반 표준 모터 샤프트와 달리 재질, 동적 균형, 가공 정밀도 및 표면 처리를 완전히 최적화하여 고급 장비 구입 시 큰 진동, 낮은 내마모성, 느린 응답 및 불충분한 서비스 수명과 같은 핵심 문제를 해결합니다. 공장에는 완벽한 정밀 테스트 장비 세트, 전체 프로세스 품질 검사 추적 가능, 비표준 도면 맞춤화 및 무료 샘플 지원, 글로벌 산업 장비 제조업체를 위한 원스톱 회전 샤프트 지원 솔루션을 제공합니다.
샤프트는 고정밀 회전 변속기의 핵심 부품입니다. 경질 합금 모터 샤프트는 초고속 작동 장비용 고강도 합금 기판을 기반으로 개발되었습니다. 민간 일반 모터 샤프트와 달리 높은 회전 속도, 높은 부하 및 낮은 진동의 엄격한 작업 조건에 중점을 둡니다.
1. 핵심 기능:모터 토크를 전달하고 로터의 안정적인 고속 회전을 유지합니다. 관성이 낮은 경량 구조로 장비의 동적 응답 속도가 향상됩니다. micron-level coaxiality reduces heat generation from high-speed friction, and the reinforced surface treatment improves wear and corrosion resistance to resist centrifugal force and alternating loads generated by long-term high-speed operation.
2. 기본 응용 프로그램:고속 스핀들 및 고속 모터의 핵심 지지 샤프트로서 고속 자동 생산 라인 및 정밀 가공 장비의 전체 기계와 일치합니다.
이 고속 모터 샤프트 시리즈는 업계에서 여러 가지 주요 핵심 이점을 가지고 있습니다. 경질 합금 모터 샤프트는 재료와 공정의 이중 업그레이드를 통해 재현 불가능한 제품 경쟁력을 형성하고 안정성, 내구성 및 고정밀도에 대한 고급 장비 조달의 엄격한 요구 사항을 완벽하게 충족합니다.
1. 최고급 산업용 동적 균형 등급:정밀한 동적 밸런스 수정 후 동적 밸런스 등급은 장비의 고속 작동 중 진동이 매우 적어 고속 작업 조건에서 지터 및 비정상적인 소음을 제거하면서 G1 이상에 도달할 수 있습니다.
2. 미크론 수준의 정밀 가공:초미세 연삭 기술을 채택하고 방사형 런아웃 및 동축도는 미크론 범위 내에서 제어되며 샤프트 런아웃은 ≤0.001~0.003mm로 고속 마찰로 인한 열 축적을 크게 줄이고 정밀 고속 스핀들의 엄격한 조달 표준을 충족합니다.
3. 고강도 및 피로 방지 구조 :담금질, 템퍼링, 질화 등의 복합 강화 공정과 충분한 샤프트 강성을 결합한 고강도 합금 기판은 쉽게 변형되거나 손상되지 않고 장기간 고속 작동 중에 지속적인 원심력과 교번 하중을 견딜 수 있습니다.
4. 경량 저관성 설계:최적화된 샤프트 구조는 관성 모멘트를 줄이고 장비의 동적 응답 성능을 향상시키며 고속 생산 라인의 고효율 작동 요구 사항에 적응합니다.
5. 다중 공정 내마모성 표면층:담금질, 크롬 도금, 세라믹 코팅 등 세 가지 표면 처리가 가능합니다. 완성된 표면은 경도가 높고 마찰 계수가 낮아 고속 오일 프리 및 저 오일 윤활 시나리오에 완벽하게 적응합니다.
모든 매개변수는 잘못된 표시 없이 공장에서 측정된 표준 데이터입니다. The dimensional tolerance can be fine-tuned according to the equipment needs of customers. 표준 사양 매개변수는 아래 표에 나와 있습니다.
| 매개변수 항목 | 표준값 | 일치하는 공차 표준 |
|---|---|---|
| 샤프트 외경 범위 | Ø5~Ø50mm | h6 / h5 |
| 표면 거칠기 | Ra0.2~Ra0.4 | 미크론 수준의 경면 연삭 |
| 샤프트 런아웃 | ≤0.001~0.003mm | 미크론 수준의 동축성 제어 |
가공 기술 표준 지원: 담금질 및 템퍼링 열처리, 질화 강화, 초미세 외부 원통 연삭; 세 가지 표면 처리 옵션: 담금질, 경질 크롬 전기 도금, 세라믹 코팅.
1. 고속 모터 스핀들 장비:정밀 CNC 가공 및 조각 고속 스핀들의 전송 샤프트. 경질 합금 모터 샤프트의 높은 강성은 장시간의 정밀 가공에도 정밀도가 저하되지 않도록 보장합니다.
2. 산업용 고속 모터:신에너지 자동화 장비 및 고속 이송 모터용 회전 샤프트를 지원하는 낮은 진동 특성은 전체 기계의 전체 고장률을 줄입니다.
3. 완전 자동 고속 생산 라인:고속분류, 고속절단장비의 회전부품. 경량 설계로 생산 라인 운영 효율성이 향상됩니다.
4. 정밀 가공 장비:실험실용 정밀기기 및 소형 초고속 연마장비의 변속기 부품입니다.
이 공장은 10년 이상 정밀 하드웨어 분야에 깊이 관여해 왔으며 신에너지 차량, 산업 자동화 및 가전 산업의 핵심 공급업체입니다. It has long-term cooperative brands including Decathlon, Omron, Yasi and other well-known domestic and overseas brands. Products are sold to Guangzhou, Jiangsu, Fujian, Shandong and other domestic regions. 2025년 11월 닝보 철물 및 전기용품 수출입 박람회에 참가해 해외에 일괄 공급하고 있으며, 국경을 넘는 장비 제조업체의 조달 사례를 다수 축적하고 있습니다.
국가 하이테크 기업인 Guanshuo Precision은 완벽한 자격과 품질 관리 시스템을 갖추고 있습니다. 경질 합금 모터 샤프트의 모든 시리즈는 통일된 품질 검사 표준을 구현하여 소스로부터 제품 안정성을 보장합니다.
1. 시스템 인증:기업은 ISO9001 품질 관리 시스템 인증을 통과했으며 대량 생산에서 전체 프로세스 품질 추적 시스템을 구현하고 대량 주문에 대해 ISO/TS16949 품질 검사 표준을 구현할 수 있습니다.
2. 특허 기술 지원:회전 샤프트의 조립, 윤활 및 밀봉 성능을 최적화하는 위치 지정 기능이 있는 베어링 샤프트, 밀봉된 모터 샤프트, 접합 베어링 샤프트 및 기타 자체 개발 구조를 포함하여 모터 샤프트 및 베어링 지지 부품에 대한 11개의 실용 신안 특허를 보유하고 있으며 모든 특허는 검증 인증서를 제공할 수 있습니다.

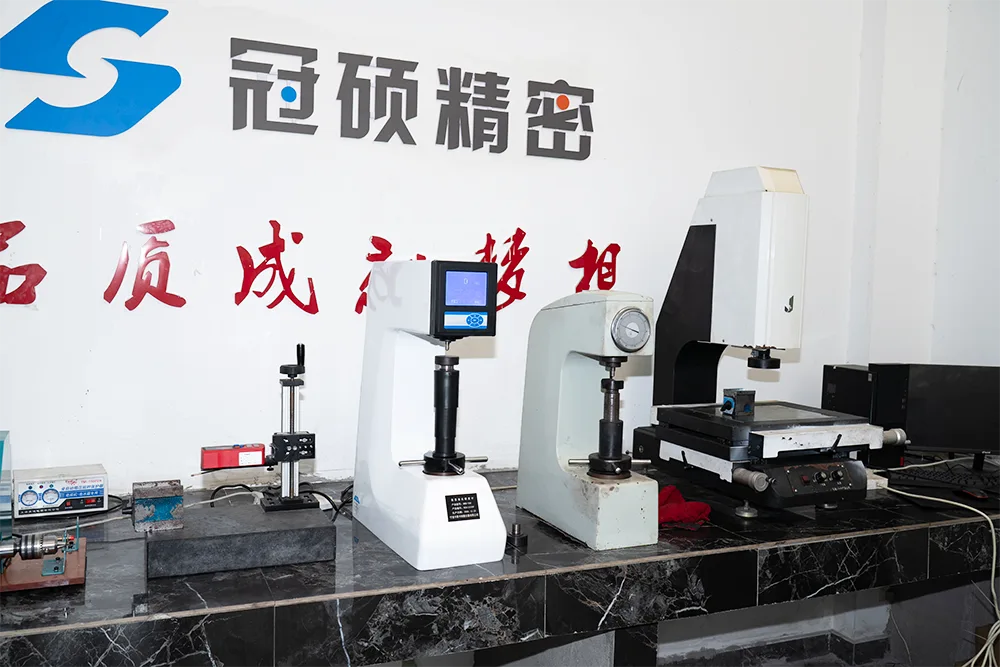

3. 완벽한 정밀 테스트 장비:작업장에는 경도 시험기, 2D 프로젝터, 표면 거칠기 시험기, 기어 시험 센터, 원통도 시험기 및 기타 전문 시험 장비가 갖추어져 있습니다. 6명의 직원으로 구성된 상근 품질검사부서에서 원자재, 반제품, 완제품의 3단계에 걸쳐 전수검사를 실시하고 있습니다.
4. 생산 설비 지원:26개의 CNC 원통 연삭기, 6개의 고정밀 센터리스 연삭기, 전자동 광학 검사 장비, 터닝-밀링 복합 머시닝 센터 및 기타 60개 이상의 CNC 장비를 통해 배치 제품의 치수 오차를 균일하게 제어할 수 있는 미크론 수준의 정밀 회전 샤프트를 안정적으로 생산할 수 있습니다.
시중에서 판매되는 일반 모터 샤프트는 일반적으로 낮은 동적 밸런스 등급, 큰 런아웃 허용 오차, 쉽게 열이 발생하고 장기간 고속 작동 중에 마모되는 등의 단점을 가지고 있습니다. Guanshuo 고속 모터 샤프트는 유사한 제품과 확실한 격차를 가지고 있으며 경질 합금 모터 샤프트의 독점 기술은 차별화된 경쟁력을 형성합니다.
1. 더 높은 동적 균형 표준:기존 동종 모터 샤프트는 대부분 G2.5/G6 등급인 반면, 당사 제품은 G1 등급에 안정적으로 도달하여 초고속 작업 조건에서 진동 제어 분야에서 경쟁사를 선도하고 있습니다.
2. 더욱 엄격한 정밀 제어:대부분의 일반 제조업체는 샤프트 런아웃을 0.005mm 이상으로만 제어하지만 당사 공장에서는 0.003mm 이내로 엄격하게 제어하며 초미세 연삭 기술로 마찰 손실을 줄입니다.
3. 더욱 강력해진 맞춤화 기능:3명의 전문 엔지니어링 기술자로 구성된 자체 R&D 팀은 3D 도면의 공동 설계, 비표준 크기 조정 및 특수 표면 처리 사용자 정의를 지원하며 중소형 배치 샘플을 수행할 수 있습니다.
4. 적용 가능한 내구성이 더 넓은 작업 조건:복합 강화 공정 + 다중 내마모 코팅은 오일 프리 윤활 및 고부하 연속 작동 시나리오에 적응할 수 있는 반면 일반 합금 샤프트는 저유 연속 작동에만 적합합니다.
5. 원스톱 지원 서비스:도면 설계, 샘플 시험 제작, 대량 생산부터 애프터 유지 관리까지 풀 링크 서비스를 제공합니다. 대부분의 피어는 기술 지원을 지원하지 않고 표준화된 현물 상품만 제공합니다.
고객은 장비 작동 조건에 따라 맞춤화 요구 사항을 제시할 수 있습니다. 공장의 표준화된 처리 흐름은 명확하고 투명하며 각 단계마다 생산 진행 피드백을 제공할 수 있습니다. 경질 합금 모터 샤프트의 전체 맞춤 생산 공정은 6개의 링크로 나뉩니다.
1. 수요 도킹 및 도면 설계:엔지니어는 고객의 기술 매개변수를 연결하고 공동으로 3D 도면 검증을 완료하며 비용 최적화 계획을 동시에 발행합니다.
2. 원료 선택:경도 및 재료 구성 검사를 통과한 후에만 생산에 투입할 수 있는 고강도 합금 기판을 선택합니다.
3. CNC 거친 가공:5축 CNC 선반 및 터닝-밀링 복합 장비는 샤프트 본체의 기본 형상 절단을 완료합니다.
4. 열처리 강화 :샤프트 강성과 피로 저항을 향상시키기 위해 담금질 및 템퍼링, 질화 처리;
5. 초미세 정밀 연삭:표면 거칠기와 동축도를 제어하기 위한 고정밀 외부 원통형 연삭기 및 센터리스 연삭기 공정;
6. 표면 처리 및 최종 검사:필요에 따라 담금질, 크롬 도금 및 세라믹 코팅, 테스트 크기, 경도, 런아웃 및 전체 장비 세트를 사용한 동적 균형을 수행하고 검사를 통과한 후 창고에 보관합니다.
생산 진행 상황은 48시간 시각적 피드백을 지원하고, 긴급 주문은 신속한 생산 채널을 열 수 있으며, 대량 주문은 VMI 재고 관리 서비스를 지원합니다.
1. 기술 상담:무료 매개변수 매칭 상담, 고객 장비 속도, 부하 및 윤활 조건에 따라 적합한 고속 모터 샤프트 모델을 권장합니다.
2. 샘플 지원:장비 적응성을 검증하기 위해 무료 샘플을 제공하고 제품 테스트 보고서를 동시에 발행할 수 있습니다.
3. 계획 최적화:정밀도를 떨어뜨리지 않고 조달 비용을 제어하기 위해 고객 비용 요구 사항에 따라 공정 및 재료 계획을 조정합니다.
1. 전체 프로세스 품질 검사 추적성:각 제품 배치에 대한 테스트 기록을 보관하고 치수 문제가 있는 경우 처리 장비 및 절차를 추적합니다.
2. 유연한 주문 대응:대량 도매 및 소량 배치 샘플을 모두 수행할 수 있어 국내외 국경 간 주문을 지원합니다.
1. 장기 보증 연장:모든 제품은 통합된 24개월 연장 보증 기간을 제공합니다.
2. 결함 진단:회전축 작동 결함이 있는 장비를 보유한 글로벌 고객을 위해 48시간 이내에 온라인 원격 진단 서비스를 제공합니다.
3. 기술 반복 지원:무료 프로세스 업그레이드 및 제품 반복 최적화 계획
4. 장비 운영 및 유지 관리 데이터베이스:협력 고객을 위한 액세서리 마모 데이터베이스를 구축하여 교체 주기를 조기에 경고하고 가동 중지 손실을 줄입니다.
A: 우리 공장의 고속 모터 샤프트의 동적 균형 보정은 G1 등급에 안정적으로 도달할 수 있으며 일부 맞춤형 모델은 G1보다 높은 표준을 달성할 수 있습니다. 고속 작동 중 진동 값은 매우 낮아 초고속 모터 및 정밀 스핀들의 장기간 안정적인 작동 요구 사항을 완전히 충족하며 일반 모터 샤프트와 고급 고속 회전 샤프트를 구별하는 핵심 지표이기도 합니다.
A: 이 제품은 고속 자동 생산 라인 및 다양한 정밀 가공 장비에 적합한 고속 스핀들 및 고속 모터에 선호되는 지원 구성 요소입니다. It can also match new energy equipment, medical precision instruments, water pump valve rotating components. Hard Alloy Motor Shaft high-strength version is more suitable for industrial equipment with continuous high-load operation.
A: 표준 대량 생산 샤프트 직경 범위는 ø5mm ~ ø50mm입니다. 특별한 초대형/소형 직경 요구사항이 있는 고객은 맞춤화를 위해 도면을 제출할 수 있습니다. 엔지니어링 팀은 프로세스 타당성을 평가하고 생산 주기와 견적을 제공할 수 있습니다.
A: 정밀도를 제어하기 위해 미크론 수준의 초미세 연삭 공정을 채택하고, 표준 샤프트 런아웃은 0.001~0.003mm 이하이며, 동축도는 미크론 범위 내에서 동시에 제어되어 고속 회전 중 마찰로 인한 열 발생을 효과적으로 줄여 오일 프리 윤활 기능을 갖춘 고정밀 장비 조달 표준에 적응합니다.
A: The substrate is made of high-strength alloy material, which undergoes dual strengthening processes of quenching and tempering and nitriding. The shaft body has strong rigidity and excellent fatigue resistance. 장기간의 고속 작동 중에 원심력과 교번 하중에 저항할 수 있으며 변형 및 파손이 쉽지 않으며 수명이 일반 탄소강 모터 샤프트보다 훨씬 좋습니다.
A: 담금질, 크롬 도금, 세라믹 코팅 등 세 가지 주요 강화 처리가 선택 사항입니다. After treatment, the surface hardness of the shaft is greatly improved, the friction coefficient is reduced, adapting to high-speed oil-free and low-oil lubrication working conditions, and reducing equipment maintenance frequency.
A: 경량 구조는 샤프트의 관성 모멘트를 크게 줄이고, 모터의 동적 응답 속도를 향상시키며, 장비의 시작 및 정지 속도를 높이고 동시에 작동 에너지 소비를 줄여 고속 생산 라인의 고효율 및 낮은 에너지 소비에 대한 생산 조달 요구 사항을 충족합니다.
A: 표준 외경 공차는 h6/h5 두 등급이며, 치수 가공 안정성이 강하고, 베어링 및 로터와의 일치 간격이 조립 중에 균일하며, 헐거움이나 걸림 문제가 없습니다.
A: 이 제품은 복합 강화 기술, 원심력 및 교번 하중에 저항하는 뛰어난 능력, 우수한 피로 성능, 정격 속도 범위 내에서 중단 없는 작동으로 손상되기 쉽지 않고 장비 부속품의 교체 비용을 크게 절감하는 기술로 가공됩니다.
행동 촉구
고속 모터 샤프트 및 경질 합금 모터 샤프트에 대한 조달 및 맞춤화 요구가 있는 장비 제조업체 및 거래자는 Guanshuo Precision에 직접 문의할 수 있습니다. Provide drawings to obtain free samples and professional quotations; the enterprise supports small and large batch orders, can undertake cross-border orders at home and abroad. 10년 이상의 정밀 샤프트 가공 경험, 완벽한 품질 검사 시스템 및 24개월 보증 보증을 바탕으로 고정밀 및 내구성이 뛰어난 회전 샤프트 액세서리를 안정적으로 공급합니다. Contact technical engineers via the contact information below to obtain exclusive supporting solutions.
