고객 조달 및 사용 Pain Point 관점에서 설계된 샤프트 제품입니다. 단순한 변속기 부품이 아닌 "변속기를 더욱 단순하게 만든다"는 설계 컨셉에 초점을 맞춰 고객의 비용 절감과 효율성 향상에 도움을 주는 체계적인 솔루션입니다.
1. 비용 절감: 포지셔닝 슬리브, 리테이닝 링, 조정 개스킷과 같은 추가 부품 구매를 줄여 샤프트 시스템의 종합 비용을 효과적으로 절감합니다.
2. 효율성 향상: 조립 시 반복적인 정렬 및 조정이 필요하지 않으므로 조립 효율성이 크게 향상되고 전체 기계 생산 주기가 단축됩니다.
3. 신뢰할 수 있음: 최적화된 응력 분포로 샤프트 파손 위험이 감소하고, 통합 씰링으로 오일 누출 및 먼지 유입을 줄여 장비 고장률을 효과적으로 줄입니다.
4. 걱정없는: 표준화된 공정으로 높은 치수 일관성으로 안정적인 대량 생산이 가능하며, 추후 유지보수 및 교체가 간단하고 반복적인 디버깅 및 적응이 필요하지 않습니다.
성숙한 기술을 갖춘 Double Step Type Motor Shaft는 당사의 성숙한 대량 생산 샤프트 유형으로 전 세계 고객들로부터 널리 인정받고 있습니다.
시중에 판매되는 일반 광학 샤프트 및 단일 단계 샤프트와 비교할 때 당사의 이중 단계 샤프트는 대체할 수 없는 네 가지 설계 장점을 갖고 있어 구조에서 기존 샤프트의 고유한 결함을 해결합니다.
1. 정확한 스텝 포지셔닝: 단차단면을 고정밀 표면연마로 가공하여 부품을 기대어도 위치가 정확하게 이루어지며, 가스켓의 두께를 반복적으로 조정할 필요가 없고, 작업중 위치이동에 대한 걱정이 없습니다.
2. 과학적 부하 분포: 큰 직경 부분은 토크를 견디고 작은 직경 부분에는 씰이 장착되어 있습니다. 다양한 샤프트 직경은 해당 하중 수준과 일치하며 응력 분포가 균일하고 비틀림 강도와 굽힘 강도가 효과적으로 향상되며 장기간 고하중에서 피로 파괴 위험이 줄어듭니다.
3. 자연 마개 자가 정렬: 스텝 외측원과 단면으로 형성된 스피곳은 슬리브 인입시 베어링과 엔드커버가 자동으로 동축을 이루므로 다이얼 인디케이터 정렬이 필요하지 않습니다. 신입 작업자라도 오정렬로 인한 보어 스위핑 문제와 비정상적인 소음 문제를 방지하여 신뢰할 수 있는 조립 정확도를 달성할 수 있습니다.
4. 일체형 씰링 구조: 씰링 홈이 스텝에 직접 만들어지며 씰링 링이 스텝 측면으로 이동하지 않습니다. 밀봉 효과는 광학 샤프트에 별도로 열린 밀봉 홈보다 더 안정적이므로 오일 누출 및 먼지 유입 문제를 효과적으로 줄이고 베어링 서비스 수명을 연장합니다.
이러한 독특한 설계 기능으로 인해 Double Step Type 모터 샤프트는 고부하, 고신뢰성 시나리오에서 기존 샤프트 제품보다 더 나은 성능을 발휘합니다.
모든 매개변수는 실제 대량 생산 테스트 데이터에서 나온 것이며 허위 표시가 없습니다. 기존 사양은 다음과 같은 정확도 표준을 엄격하게 구현하며 특별한 요구 사항을 맞춤 설정할 수 있습니다.
| 매개변수 항목 | 사양 범위 | 정확도 표준 |
|---|---|---|
| 단일 단계 폭 | 3~8mm | 폭 공차 ±0.02mm |
| 샤프트 진직도 | - | ≤0.03mm / 100mm |
| 저널 방사형 런아웃 | - | 0.02mm 이하 |
| 단차단면 거칠기 | - | Ra 1.6~3.2μm |
| 단계 전환 필렛 | R0.5~R2mm | 맞춤형 |
| 샤프트 외경 범위 | Ø5~Ø60mm | 최대 h6 수준의 허용 오차 |
| 공통재료 | - | 45# 강철, 40Cr, 베어링 강철, 스테인리스강 |
| 열처리 경도 | - | HRC25-60 맞춤형 가능 |
참고: 모든 정확도 표준은 이상적인 실험실 데이터가 아니라 대량 생산에서 안정적으로 달성 가능합니다. 배치 공급은 위의 매개변수 요구사항 준수를 보장할 수 있습니다.
이는 사용 후 고객이 가장 많이 피드백하는 가치입니다. 더 이상 샤프트 문제에 대해 걱정할 필요가 없으며, 조립부터 사후 유지 관리까지 걱정할 필요가 없으며, 조달 및 생산 시 많은 문제점을 해결합니다.
1. 낮은 조립 임계값: 작업자가 단계별로 조립할 수 있어 반복적인 다이얼 표시기 정렬이 필요 없고, 간격 조정을 위해 개스킷을 연마할 필요가 없으며, 숙련된 작업자에 대한 의존도를 크게 줄이고, 수작업 오류로 인한 제품 불량을 방지합니다.
2. 디버깅 시간 단축: 부품은 계단식 구조에 의해 자동으로 배치되며 조립 간격은 설치 후 요구 사항을 충족하므로 회전할 수 없거나 분해 및 재조립이 필요한 비정상적인 소음이 발생하는 상황이 줄어들고 공장 디버깅 시간이 단축됩니다.
3. 운영 실패 감소: 합리적인 응력 분포로 인해 샤프트 파손 가능성이 낮아지고, 안정적인 밀봉으로 오일 누출 및 먼지 유입 가능성이 줄어듭니다. 장비 판매 후 애프터 서비스 수리 보고서가 줄어들어 애프터 서비스 비용이 절약됩니다.
4. 편리한 유지보수 및 교체: 표준 부품의 일관성이 높습니다. 판매 후 샤프트 교체를 위해 하나만 가져가서 직접 설치하면 됩니다. 맞춤 제작이나 2차 가공이 필요 없고 예비 부품 재고 관리가 더 간단합니다.
5. 재고 관리 단순화: 하나의 샤프트에 포지셔닝, 씰링 및 하중 지지의 여러 기능이 통합되어 포지셔닝 슬리브 및 고정 링과 같은 예비 부품 유형이 줄어들고 재고 자본 점유가 줄어듭니다.
많은 고객들은 Double Step Type Motor Shaft를 사용한 후 작업장 조립 효율성이 크게 향상되고 애프터 서비스 문제가 줄어든다고 피드백합니다. 이것이 바로 좋은 제품이 고객에게 가져다주는 실제 가치입니다.
우리는 고객마다 장비 설계가 다르다는 것을 이해하고 설계부터 대량 생산까지 전체 프로세스 맞춤화 지원을 제공하며 R&D 프로젝트를 위한 소규모 배치 맞춤화를 지원합니다.
1. 풀 사이즈 맞춤화: 스텝 수량, 각 섹션 직경, 스텝 폭, 트랜지션 필렛, 키홈, 스레드, 홀 위치가 모두 도면에 따라 처리되어 다단계 복잡한 샤프트 맞춤화를 지원합니다.
2. 구조 맞춤화: 다양한 표준 씰링 홈, 서클립 홈, 위치 결정 핀 구멍을 계단에서 가공할 수 있으며, 특별한 모양의 꼭지와 위치 결정 표면도 특별한 설치 요구 사항에 맞게 맞춤화할 수 있습니다.
3. 프로세스 맞춤화: 하중크기에 따라 적합한 재질 및 열처리 공정을 추천하며, 작업조건에 따라 흑화, 니켈도금, 아연도금, 광택처리 등의 표면처리가 가능합니다.
4. 디자인 지원: 엔지니어링 팀은 무료 제조 적합성 검토를 제공하고, 고객이 샤프트 시스템 설계를 최적화할 수 있도록 지원하며, 성능에 영향을 주지 않으면서 처리 비용을 절감하고 납품 시간을 단축합니다.
5. 샘플 서비스: 일반샘플은 7~10일, 복합샘플은 15일 이내 배송되며, 샘플검사 성적서는 상품과 함께 발송되며, 샘플 확인 후 대량생산이 시작됩니다.
Guanshuo는 10년 이상 고정밀 모터 샤프트에 중점을 두고 전문 장비, 엄격한 품질 관리 및 안정적인 납품을 바탕으로 많은 장비 제조업체의 장기 공급업체가 되었습니다.

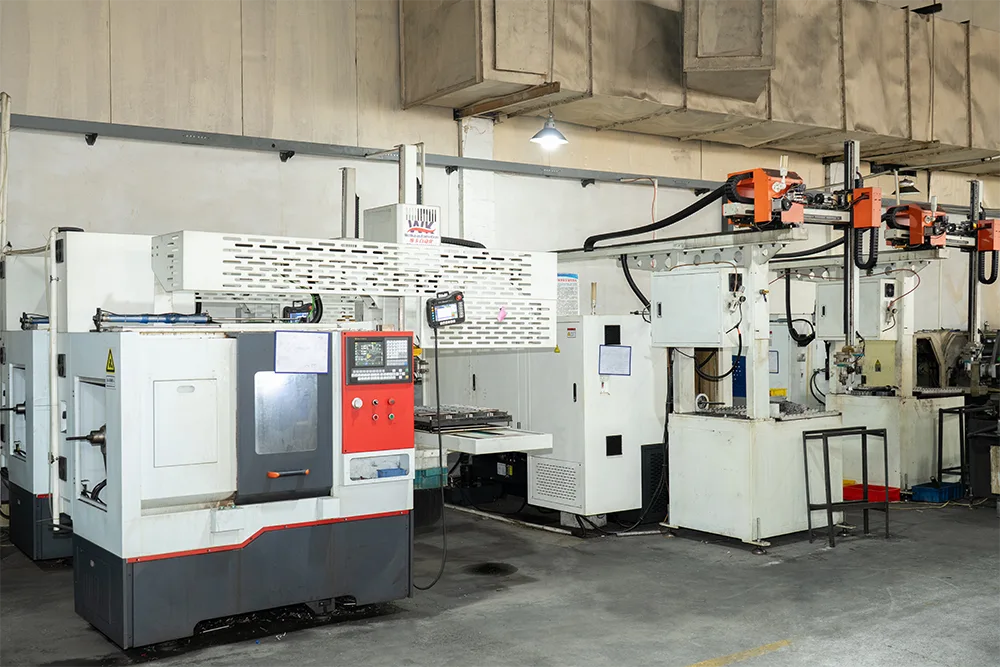

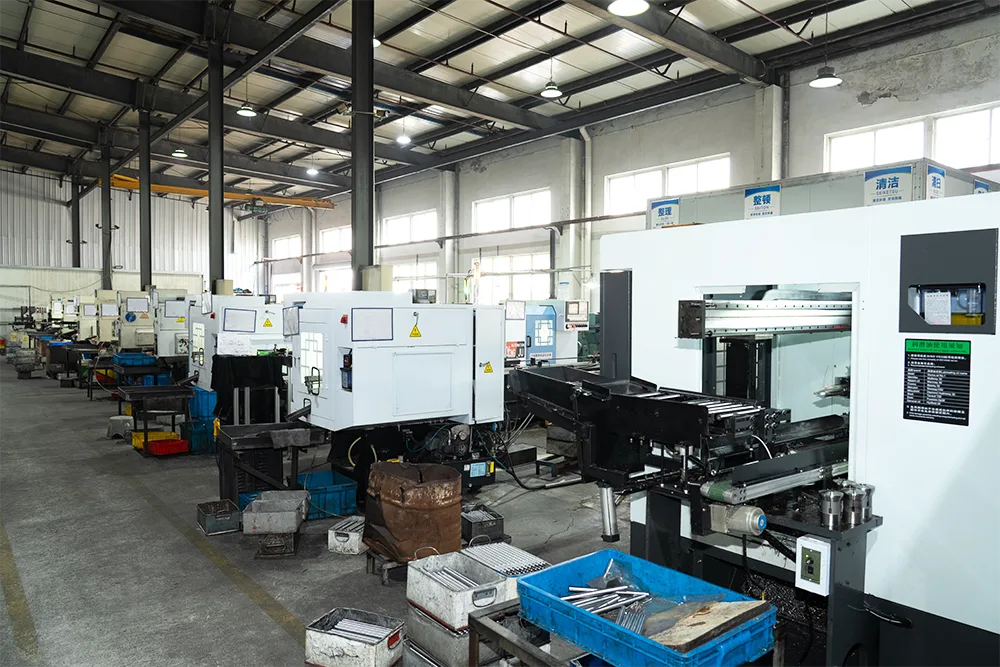

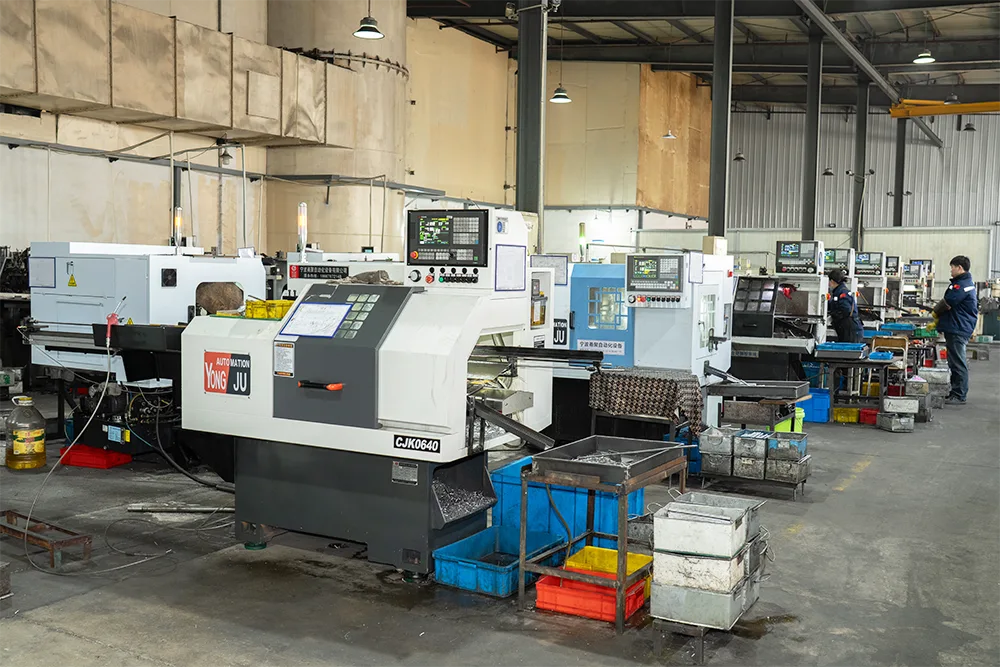

1. 전문 가공 장비: CNC 원통 연삭기 26대, 고정밀 센터리스 연삭기 6대, 터닝-밀링 복합 머시닝 센터 3대 등 각종 특수 샤프트 가공 장비를 갖추고 있어 샤프트 가공의 정밀도와 안정성을 보장할 수 있습니다.

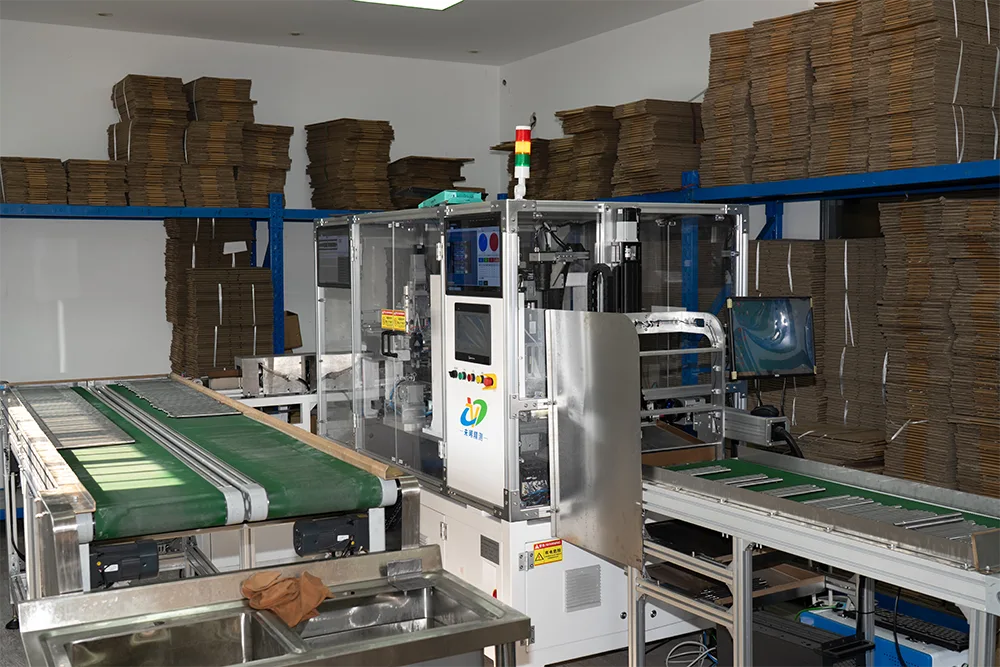

2. 엄격한 품질 관리: 각 샤프트는 여러 검사 공정을 거치며 주요 치수는 100% 검사되며 자동 광학 검사 장비, 경도 시험기, 2차원 프로젝터, 표면 거칠기 측정기 및 기타 테스트 장비가 장착되어 공장 통과율이 업계의 높은 표준을 충족하는지 확인합니다.
3. 풍부한 산업 경험: 당사는 10년 이상 모터 샤프트 제조에 종사해 왔으며 샤프트 구조와 관련된 11개의 실용신안 특허를 보유하고 있으며 다양한 샤프트의 일반적인 고장 문제를 잘 알고 있으며 고객이 설계 위험을 사전에 피할 수 있도록 도와드립니다.
4. 빠른 응답 서비스: 영업팀과 기술팀이 신속하게 대응하고, 문의 후 24시간 이내에 견적을 제공하며, 문제가 있을 경우 48시간 이내에 솔루션을 제공하여 고객 프로젝트 진행이 지연되는 것을 방지합니다.
5. 안정적인 생산 능력: 당사는 60세트 이상의 CNC 가공 장비를 보유하고 있으며, 성수기에도 납품을 보장할 수 있는 충분한 생산 능력을 갖추고 있으며, 주문 급증으로 인해 고객 생산 계획을 지연시키지 않을 것입니다.
우리는 샤프트를 제공할 뿐만 아니라 고객이 핵심 제품 R&D 및 생산에 집중할 수 있도록 안정적이고 신뢰할 수 있는 공급망 보증을 제공합니다.
제품의 완벽한 배송과 걱정 없는 사용을 보장하기 위해 포장부터 판매 후까지 전 과정을 표준화합니다.
1. 적시 납품: 기존 사양에는 안전 재고가 있으며 지불 후 3일 이내에 배송됩니다. 맞춤형 제품은 합의된 배송 시간에 따라 배송되고, 고객이 지정한 화물 운송업체를 지원하며, 기존의 국제 무역 조건을 제공할 수 있습니다.
2.보증 정책: 모든 제품은 24개월의 보증기간을 제공합니다. 정상적인 사용 중에 품질 문제가 발생하면 무료로 교체해 드립니다.
3.기술지원: 무료 설치 안내가 제공됩니다. 조립에 문제가 있는 경우 언제든지 기술팀에 연락해 영상 안내를 받을 수 있으며, 필요할 경우 현장 기술 지원도 제공할 수 있습니다.
4.판매 후 응답: 고객의 피드백을 받은 후 신속하게 대응하고, 48시간 이내에 해결방안을 제시해 드립니다. 국내 고객은 현장 서비스를 준비할 수 있으며, 해외 고객에게는 비디오 + 예비 부품 지원이 제공됩니다.
A1: 단일 샤프트 가공 비용은 약간 증가하지만 부품 배치 비용을 절약하고 조립 노동 시간을 줄여 종합 비용이 더 유리합니다.
A2: 예, 우리는 성형 연삭 공정을 채택하고 배치 제품의 단계 치수 공차가 안정적이므로 대량 조립 요구 사항을 충족할 수 있습니다.
A3: 아니요. 필렛 크기는 베어링 설치 모따기 표준에 따라 엄격하게 설계되었습니다. 이는 응력 집중을 방지할 뿐만 아니라 베어링 끝면이 계단면에 완전히 부착되도록 보장합니다.
A4: 예, 고객 요구에 따라 표준 O-링 홈과 뼈대 오일 씰 홈을 처리할 수 있으며 홈 정확도는 기존 씰링 부품의 설치 요구 사항을 충족합니다.
A5: 예, 우리는 R&D 프로젝트에 대한 소규모 배치 주문을 지원하고 대량 생산과 동일한 품질 표준을 유지하여 R&D에서 대량 생산까지 고객을 지원합니다.
A6: 통관 요구 사항을 충족하기 위해 자재 보고서, 열처리 보고서, 치수 검사 보고서, 원산지 증명서 및 기타 기존 수출 문서를 제공할 수 있습니다.
우리는 언제든지 문의하고 협상하기 위해 전 세계의 고객을 환영합니다. 표준 Double Step Type 모터 샤프트 선택이 필요하든 맞춤형 개발이 필요하든 당사의 전문 팀이 빠르고 전문적인 서비스를 제공할 것입니다.
1. 회사명: Ningbo Guanshuo Precision Hardware Co., Ltd.
2. 공장 주소: 중국 절강성 닝보시 전하이구 자오촨 가도 칭칭로 268-1
3. 핫라인: +86-15990709753
모든 문의사항에 대해 24시간 이내에 답변해 드리며, 무료 샘플 테스트, 전문가 선정 지원, 공장 실사 접수 등을 제공해 드릴 것을 약속드립니다. 우리는 귀하와 장기적이고 안정적인 협력 관계를 구축하고 귀하의 장비에 신뢰할 수 있는 정밀 전송 솔루션을 제공하기를 기대합니다.
